插入式电磁流量计安装要求
来源：江苏腾泰仪表科技有限公司
浏览：-1261
发布日期：2021-08-24
插入式电磁流量计安装要求
一、插入式电磁流量计产品架构
一套无缺的插入式电磁流量计是由传感器和转换器两部分组成，根据防护等级及参数设定办法不同分有传感器与转换器一体式设备，传感器与转换器分离式设备两种办法。
一体式设备是把传感器和转换器经过内部联接在一起，组成一全体，直接输出与流量成线性关系的电流信号或频率信号。这种办法在出厂时就已做好，并根据用户要求，各参数已全部调整好。
分体式设备是把传感器和转换器经过外部屏蔽电缆联接，由这两部分组成一台无缺的电磁流量计。
二、插入式电磁流量计设备要求
1、直管段的要求
进口、出口直管段：进口应≥10×DN；出口应≥5×DN；
2、管路规划的要求
（1）防止由趁便气体引起的测量误差。
（2）开排放的管道应将流量计设备在低段。
（3）对管道落差超过5m的当地，应在流量计下贱设备空气阀（真空）。
（4）对长管线，一般在流量计下贱设备控制阀。
（5）不能在泵抽吸侧设备流量计。
（6）传感器设备在地下。
三、插入式电磁流量计对接地址要求
为了使表面牢靠的作业，进步测量精度，不受外界寄生电势的烦扰/传感器应有出色的接地，接地电阻小于10.（若金属管道接地出色时，无须专设接地设备）
四、插入式电磁流量计对设备方位要求
刺进电磁流量计根据现场管路情况纷歧，不加装球阀的流量计，应在不带压倒管路上设备（即不带压设备可选择不加装球阀的流量计），在管道上开孔直径50，准备把联接焊管焊接在管道的开孔上；关于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的刺进式电磁流量计；在管道上开孔直径50，准备把联接焊管焊接在管道的开孔上。
五、插入式电磁流量计对外部环境的要求
1、流量计应防止设备在温度改变很大的场所和遭到设备的高温辐射，若有必要设备时，须有隔热、通风的办法。
2、流量计*好设备于室内，若有必要设备于室外，应防止雨水淋浇，积水受淹及太阳曝晒，须有防潮和防晒办法。
3、流量计应防止设备在含有腐蚀怀气体的环境中，有必要设备时，须有通风办法。
4、为了设备、保护、保养便利，在流量计周围需有充裕的设备空间。
5、流量计设备场所应防止有磁场及强振动源，如管道振动大，在流量计两端应有固定管道的支座。

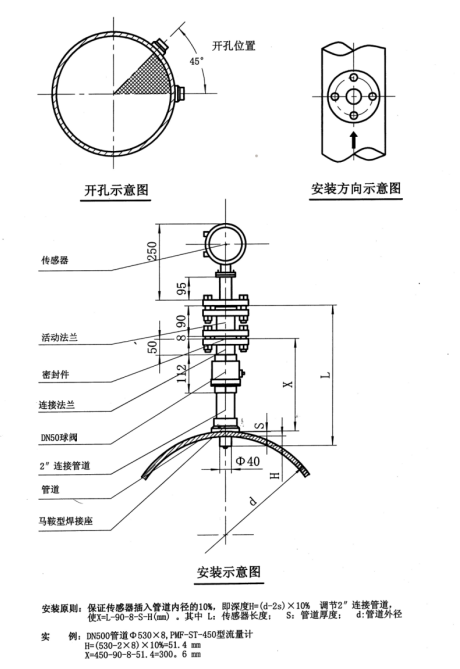

六、插入式电磁流量计设备示意图
一、插入式电磁流量计产品架构
一套无缺的插入式电磁流量计是由传感器和转换器两部分组成，根据防护等级及参数设定办法不同分有传感器与转换器一体式设备，传感器与转换器分离式设备两种办法。
一体式设备是把传感器和转换器经过内部联接在一起，组成一全体，直接输出与流量成线性关系的电流信号或频率信号。这种办法在出厂时就已做好，并根据用户要求，各参数已全部调整好。
分体式设备是把传感器和转换器经过外部屏蔽电缆联接，由这两部分组成一台无缺的电磁流量计。
二、插入式电磁流量计设备要求
1、直管段的要求
进口、出口直管段：进口应≥10×DN；出口应≥5×DN；
2、管路规划的要求
（1）防止由趁便气体引起的测量误差。
（2）开排放的管道应将流量计设备在低段。
（3）对管道落差超过5m的当地，应在流量计下贱设备空气阀（真空）。
（4）对长管线，一般在流量计下贱设备控制阀。
（5）不能在泵抽吸侧设备流量计。
（6）传感器设备在地下。
三、插入式电磁流量计对接地址要求
为了使表面牢靠的作业，进步测量精度，不受外界寄生电势的烦扰/传感器应有出色的接地，接地电阻小于10.（若金属管道接地出色时，无须专设接地设备）
四、插入式电磁流量计对设备方位要求
刺进电磁流量计根据现场管路情况纷歧，不加装球阀的流量计，应在不带压倒管路上设备（即不带压设备可选择不加装球阀的流量计），在管道上开孔直径50，准备把联接焊管焊接在管道的开孔上；关于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的刺进式电磁流量计；在管道上开孔直径50，准备把联接焊管焊接在管道的开孔上。
五、插入式电磁流量计对外部环境的要求
1、流量计应防止设备在温度改变很大的场所和遭到设备的高温辐射，若有必要设备时，须有隔热、通风的办法。
2、流量计*好设备于室内，若有必要设备于室外，应防止雨水淋浇，积水受淹及太阳曝晒，须有防潮和防晒办法。
3、流量计应防止设备在含有腐蚀怀气体的环境中，有必要设备时，须有通风办法。
4、为了设备、保护、保养便利，在流量计周围需有充裕的设备空间。
5、流量计设备场所应防止有磁场及强振动源，如管道振动大，在流量计两端应有固定管道的支座。
六、插入式电磁流量计设备示意图
