一、导波雷达物位计测量原理
低强度电磁脉冲以纳秒级宽度被发射并沿着刚性或柔性的导体以光速跋涉，当脉冲接触到介质表面时被反射。反射信号被表面接收，发射脉冲与接收脉冲的时间距离与基准面到被测介质表面的距离成正比。通过测量发射与接收的时间距离，来完成基准面至被测介质表面距离的测量。

①时间1：产生初始脉冲
②时间2：沿导体向下跋涉，速度 C（光速）
③时间3：脉冲遇到被测介质表面产生反射
④时间4：反射脉冲被接收，并被处理器记载
⑤脉冲信号从被发射到被接收之间的时间差 T，与基准面到介质表面的距离 D 成正比：D=C×T/2
⑥测量的基准面是：螺纹底面或法兰的密封面
⑦A:量程 B:低位 C:满位 D:盲区
⑧运行时，确保*高料位不能进入测量盲区D

二、导波雷达物位计技术优势
1、更高的动态信号和更窄的脉冲带来更高精度与重复性；
2、低介电常数介质的*佳挑选；
3、能量会集，具有更强抗搅扰才干，大大提高了可靠性；
4、测量盲区更小，关于小罐测量也会获得优异作用；
5、测量灵敏、改写速度快、设备简洁、牢固经用、免保护；
6、简直不受温度、压力、水蒸汽、泡沫、粉尘等凌乱工况的影响；
7、选用两线制回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，节约成本；
8、选用**微处理器和一起回波处理技术，可适用于各种凌乱工况；
9、发射功率极低，可设备于各种金属、非金属容器内，对人体环境没有无伤害；
10、带有按键的显示屏可便利设置表面的参数；
11、更小的体积，削减设备难度；

三、导波雷达物位计设备前准备
1、确保在进程衔接的正下方没有任何搅扰体存在；
2、预留满足的设备空间；
3、防止对信号转换器的激烈日照，如有必要，请设备防护罩；
4、防止激烈轰动的设备场合；
5、能够在同一容器上设备多台导波雷达物位计；

四、导波雷达物位计设备辅导
1、在整个量程内确保缆或杆不要接触到内部障碍物，因此设备时应尽或许避开罐内设施，如：人梯、限位开关、加热设备、支架等。另外须留意缆或杆不得与加料料流相交。
2、设备导波雷达物位计时还要留意：*高料位不得进入表面的测量盲区，表面距罐壁有必要坚持一定的距离，表面的设备尽或许使天线的发射方向与被测介质表面笔直。设备在防爆区域内的表面有必要恪守国家防爆危险区的设备规则。防爆型表面的外壳选用的是压铸铝材质。防爆型表面设备在有防爆要求的场合时，表面有必要接大地。

五、导波雷达物位计设备要求

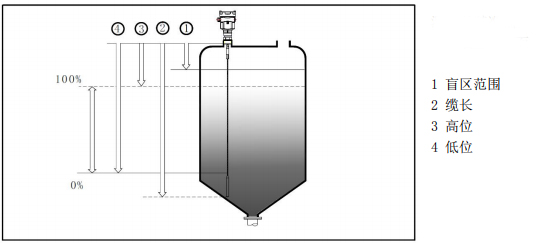

1、图例说明
