电磁流量计485通讯接线和调试

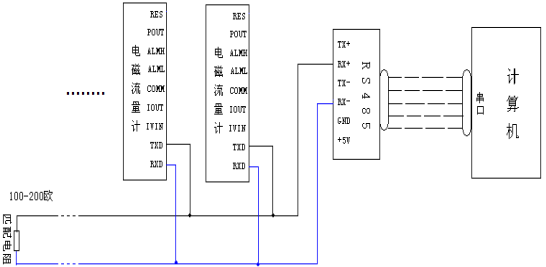

一、电磁流量计485通讯接线
将电磁流量计的TXD和RXD与RS485的RX+和RX-（TX+和TX-也可）相连，假如接的线比拟长请您在远端加一个100-200欧的匹配电阻，再把RS485插到微机的串口。
二、电磁流量计485通讯测试办法
1、衔接线后给电磁流量计通电，进入参数设置画面，设置流量计的通讯地址（比方1）和通讯速度（比方9600）。
2、在光盘里你能够看到有两个名为《WIN98》和《WINXP》的文件夹，依据您的电脑所运用的系统选择其中一个（WIN2000也用WINXP），在文件夹内有一个名为《SETUP》的文件，双击后便进入装置状态，之后依照提示操作。
3、装置完成后，在开端菜单的的程序里您能够看到新增加了一个名为L-mag (51）程序，点击便翻开了通讯测试程序。
4、在软件上设置通讯口（有的计算机有两个串口，只要一个串口时设置为com1）、通讯地址和通讯速率使他与您在电磁流量计设置的相同，点击开端。
5、这样在您的微机上就会显现出瞬时流量、流速等相应的数据，点击上面通讯方式菜单的多机通讯进入多机显现画面
6、软件自动搜索通讯地址，点击上面的菜单显现多台电磁流量计对应的数据，比照微机上的数据应该与电磁流量计所显现的数据相同。
一、电磁流量计485通讯接线
将电磁流量计的TXD和RXD与RS485的RX+和RX-（TX+和TX-也可）相连，假如接的线比拟长请您在远端加一个100-200欧的匹配电阻，再把RS485插到微机的串口。
二、电磁流量计485通讯测试办法
1、衔接线后给电磁流量计通电，进入参数设置画面，设置流量计的通讯地址（比方1）和通讯速度（比方9600）。
2、在光盘里你能够看到有两个名为《WIN98》和《WINXP》的文件夹，依据您的电脑所运用的系统选择其中一个（WIN2000也用WINXP），在文件夹内有一个名为《SETUP》的文件，双击后便进入装置状态，之后依照提示操作。
3、装置完成后，在开端菜单的的程序里您能够看到新增加了一个名为L-mag (51）程序，点击便翻开了通讯测试程序。
4、在软件上设置通讯口（有的计算机有两个串口，只要一个串口时设置为com1）、通讯地址和通讯速率使他与您在电磁流量计设置的相同，点击开端。
5、这样在您的微机上就会显现出瞬时流量、流速等相应的数据，点击上面通讯方式菜单的多机通讯进入多机显现画面
6、软件自动搜索通讯地址，点击上面的菜单显现多台电磁流量计对应的数据，比照微机上的数据应该与电磁流量计所显现的数据相同。
