安装方法、安装点选择、接线说明及选型图表
来源：江苏腾泰仪表科技有限公司
浏览：-916
发布日期：2021-07-09
TT超声波流量计是腾泰仪表生产的系列产品，其应用**、通用经济型、外夹式、时差法超声波流量计。它具有非常简单的安装方式，无需破管、无需停水，使客户轻松实现灵活的管道流量测量。产品还可以配备**安装夹具，无需日常维护，长期提供可信、无飘移的测量。它采用了的数字相关技术和智能自适应声波技术，使它的测量稳定性更加突出。同时，它使用的声聚焦技术，使产品在连续测量时的信号接收与品质上得到显著增强。
一、超声波流量计安装方法

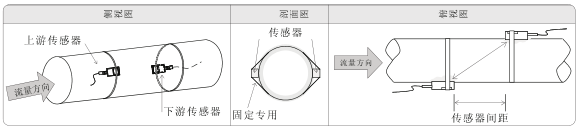

1、V型安装方法适用于管径范围25～500mm（同侧，不应在管道顶部或底部安装选点）。
2、Z型安装方法适用于管径范围100～600mm（异侧，不应在管道顶部或底部安装选点）。
3、接线方法
二、超声波流量计测量点选择
超声波流量计在所有流量计的安装中是*简单便捷的。只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，把传感器安装在管道上即可进行测量。
三、超声波流量计选点原则
1、应避开时钟6点、12点的位置，以避免管道底部沉淀物或管道上部的气泡、气穴引起型号的衰减。
2、充分考虑管内壁结垢状况，尽量选择无结垢的管道进行测量，能完全满足时，需把结垢考虑为衬里以求得到较好的测量准确度。
四、技术参数及选型
|
型号 |
描述 |
|
TT1158C |
产品名称：超声波流量计 |
|
A |
I/0选项 |
|
1 |
OCT频率输出，4-20mA，RS-485通讯接口 |
|
E |
GPRS功能 |
|
B |
变送器机箱 |
|
1 |
外 壳：IP65，PC/ABS塑料 |
|
2 |
防爆机箱，Exd II B T4 |
|
3 |
防爆机箱，Exd II C T4 |
|
4 |
防爆机箱，Exd II B T6 |
|
5 |
防爆机箱，Exd II C T6 |
|
C |
传感器 |
|
CP |
常温外夹式传感器 |
|
CH |
高温外夹式传感器 |
|
MC |
**外夹式传感器 |
|
D |
电缆长度 |
|
009 |
标准电缆长度：9m |
|
XXX |
传感器电缆长度：每5米为一个加长单位，长可加长到305米 |
|
E |
电源转换器 |
|
1 |
不需要 |
|
2 |
需要（输入220V，输出12V，负载电流1A） |
|
配置举例：TT1158C-1-1-CP-N-009-1常温塑料外夹式传感器，标准I/O,ABS/PC机箱，无传感器防爆等级，9米电缆，无电源转换器 |
|
