一、侧进侧出型金属管浮子流量计概述
侧进侧出型采用可变面积式测量原理，主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。也可配装不同的转换器，将流量值转换成标准如 4-20mA 电远传信号，实现远距离显示、记录、积算和控制等功能。
侧进测出型适用于测量液体、气体。在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，*大限度的满足用户的要求。
二、侧进侧出型金属管浮子流量计特点
1、全金属结构设计，坚固、简洁、耐高压、耐高温、防腐、使用寿命长；
2、短行程，总高250mm，安装方便；
3、机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量；
4、智能型指示器，采用国外信号采集处理芯片，模块化设计，无磁滞后；
5、具有数据恢复、数据备份、掉电保护及错误自诊断功能；
5、二线制24VDC供电，4～20mA标准电流信号；
6、可用于易燃、易爆危险场合；
三、侧进测出型金属管浮子流量计技术参数

四、侧进测出型金属管浮子流量计流量表

五、水平安装金属管浮子流量计外形尺寸

六、侧进测出型金属管浮子流量计安装注意事项
1、流量计安装操作之前，应该拆卸所有包装,取出运输中固定浮子的部件,并检查有没有运输损坏。
2、流量计安装到工艺管道之前,工艺管道应该吹扫,将管道内的焊渣清洗干净,防止管道中杂质堵塞仪表,影响正常使用。
3、为了保证测量精度，推荐在流量计上游安装 5DN 的入口直管段，下游安装 250mm 出口直管段。
4、流量计有垂直安装和水平安装形式,如果是垂直安装形式,安装垂直度应该保证优于 1%，如果是水平安装形式,安装垂直度和水平度都应该保证优于 1%。
5、若介质中含有固体杂质，应在阀门和直管段间加装过滤器；若介质中含有铁磁物质，应在流量计的上游安装磁过滤器。
6、由于金属管浮子流量计安装了一个磁远传系统，要确保周围其他设备产生的磁场不影响测量结果。
7、若被测介质为大的脉动流或两相流，应在流量计的上游安装缓冲器来消除或减弱脉动，保证介质的流动是单相稳定的，同时，建议流量计*好使用阻尼型的。
8、测量气体的流量计,是在特殊压力下的校准,如果气体在流量计的出口直接排放到大气,将会在浮子处产生较大的压力损失,引起数据失真,如果这样的工况条件,应该在流量计的出口安装一个阀门,以便对所需流量值进行设定。当浮子上方维持标校压力时,气体将在阀门处膨胀。
9、为便于清洗和维护，保证生产正常运行，建议设旁通管路。详见流量计安装示意图;
10、安装管路的轴线必须与流量计同轴，并适当地支撑管道以避免振动和减小流量计所受应力，测量系统控阀应安装在流量计下游。
11、安装内衬聚四氟乙烯（PTFE）的浮子流量计时，紧固法兰螺栓时应对称紧固且勿过紧，以防PTFE变形。

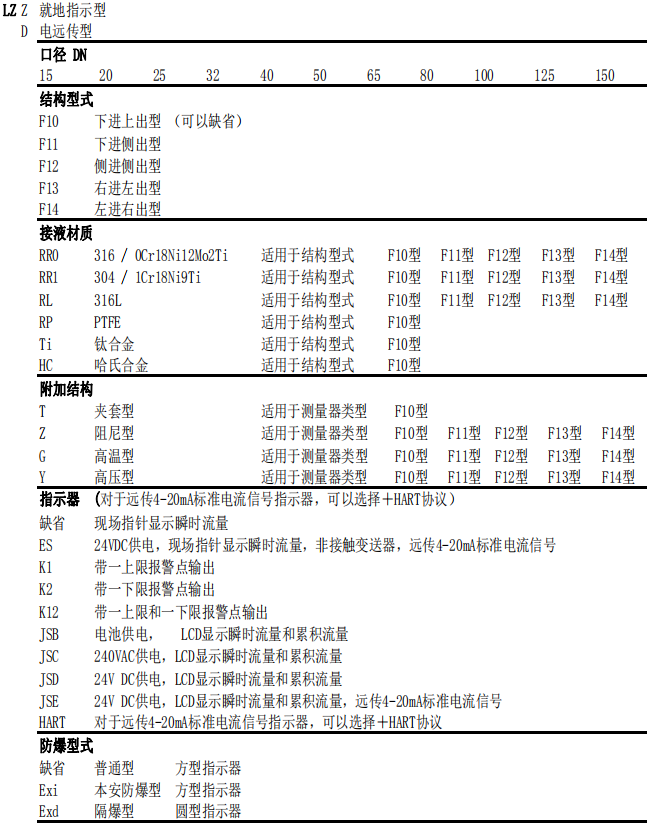

七、侧进测出型金属管浮子流量计选型型谱
