一、底进侧出型浮子流量计概述

底进侧出型浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构，具有体积小、压损小、量程比大（10～20：1）、可选带 HART 通讯功能的变送器，安装维护方便等特点，**应用于各行业复杂、恶劣环境下，对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。

底进侧出型浮子流量计针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。

二、底进侧出型浮子流量计结构及原理

底进侧出型浮子流量计由二部分组成：

1、传感器：测量管及浮子；

2、信号变送器：指示器；

传感器的接液材质有四种：不锈钢、哈氏合金、钛材、不锈钢内衬 FEP；用户可根据不同的工艺压力及介质的腐蚀性要求，选择不同的触液材质，来满足工艺的耐压及介质防腐的需要。根据不同的测量要求，用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求。

流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环隙面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。

三、底进侧出型浮子流量计产品特点

1、坚固的全金属结构设计。

2、适合各行业气体和液体的测量。

3、全新的表壳结构设计，无需增加部件即可应用于高温环境。

4、特殊设计的锥形测量管，测量范围更广，测量线性更好。

5、可提供法兰、卡箍、螺纹等多种过程连接方式，适合大部分工厂应用需求。

6、测量部分材料可选：不锈钢、钛、哈氏合金、PTFE、FEP 等材料。

7、特殊设计的磁耦合系统，可明显提高测量的精度和稳定性。

四、技术参数

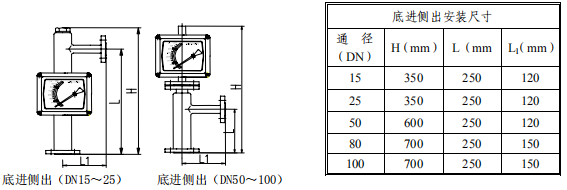

五、底进侧出型浮子流量计尺寸

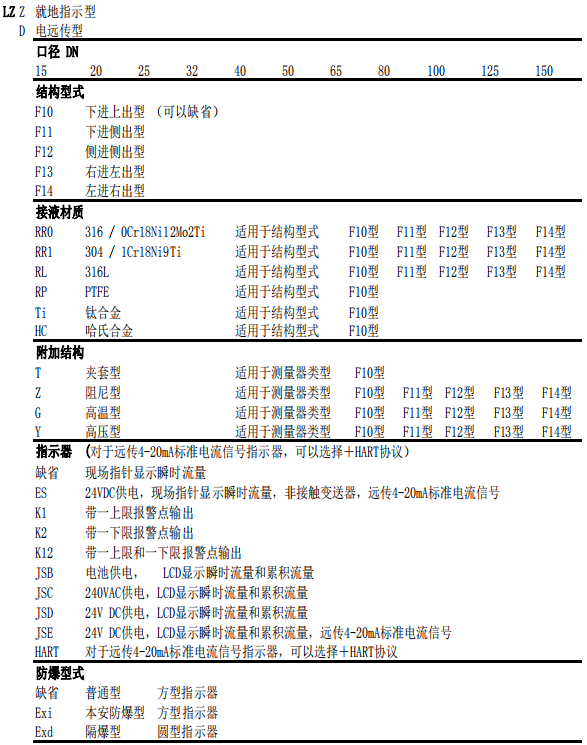

六、选型型谱
