分体式超声波液位计接线图
分体式超声波液位计是应用超声波丈量液体高度、罐体高度、物料位置的监测仪表。合适各种腐蚀性、化工类场所，精度高，远传信号输出，PLC系统监控。
分体式超声波液位计的工作原理是由探头(换能器)发出高频超声波脉冲遇到被测介质外表被反射回来，局部反射回波被同一换能器接纳，转换成电信号,并由声波的发射和接纳之间的时间来计算传感器到被测液体外表的间隔。 由于采用非接触的丈量，被测介质简直不受限制，可普遍用于各种液体和固体物料高度的丈量。

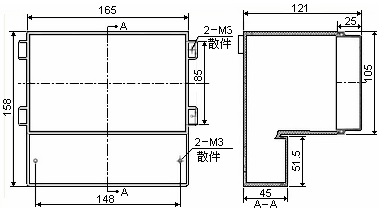

一、分体式超声波液位计外形尺寸
二、分体式超声波液位计探头外形尺寸
三、分体式超声波液位计接线板
四、分体式超声波液位计装置
1、装置参数含义
分体式超声波液位计探头发波打到液位后反射回探头，探头接纳到后计算发波到收波的时间，得到丈量间隔L，仪表装置高度TH减去丈量间隔L将得到当前液位H。
仪表量程指仪表可以丈量的间隔，装置高度TH应小于量程。
超声波液位计盲区指仪表在探头左近无法丈量的区域，*高液位与探头间距应大于盲区，例如盲区为0.3m，则*高液位与探头间距必需大于0.3m。
探头发波是个扩散过程，即有方向角，装置的时分要留意，否则可能打到池壁的凸起物或渠道边沿。
2、分体式超声波液位计装置准绳
（1）探头发射面到*低液位的间隔，应小于选购仪表的量程。
（2）探头发射面到*高液位的间隔，应大于选购仪表的盲区。
（3）探头的发射面应该与液体外表坚持平行。
（4）探头的装置位置应尽量避开正下方进、出料口等液面猛烈动摇的位置。
（5）若池壁润滑，探头的装置位置需分开池壁0.3m以上，若池壁不润滑，探头的装置位置需分开池壁0.5m以上。
（6）若探头发射面到*高液位的间隔小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m～0.50m，垂直装置，内壁润滑，罐上开孔应大于延伸管内径。 或者将管子通至罐底，管径大于80mm，管底留孔坚持延伸管内液面与罐内等高。
五、分体式超声波液位计装置留意事项
（1）倡议仪表与大地牢靠相连，即4～20mA的－端或XPS的－端与大地相连。
（2）电线、电缆维护管，要留意密封避免积水。
（3）仪表固然本身带有防雷器件，但仪表在多雷地域运用时，倡议在仪表的进出线端另外装置专用的防雷安装。
（4）仪表在特别酷热、冰冷的中央运用，即四周环境温度有可能超出仪表的工作请求时，倡议在液位仪四周加设防高、低温安装。
分体式超声波液位计是应用超声波丈量液体高度、罐体高度、物料位置的监测仪表。合适各种腐蚀性、化工类场所，精度高，远传信号输出，PLC系统监控。
分体式超声波液位计的工作原理是由探头(换能器)发出高频超声波脉冲遇到被测介质外表被反射回来，局部反射回波被同一换能器接纳，转换成电信号,并由声波的发射和接纳之间的时间来计算传感器到被测液体外表的间隔。 由于采用非接触的丈量，被测介质简直不受限制，可普遍用于各种液体和固体物料高度的丈量。
一、分体式超声波液位计外形尺寸
二、分体式超声波液位计探头外形尺寸
三、分体式超声波液位计接线板
四、分体式超声波液位计装置
1、装置参数含义
分体式超声波液位计探头发波打到液位后反射回探头，探头接纳到后计算发波到收波的时间，得到丈量间隔L，仪表装置高度TH减去丈量间隔L将得到当前液位H。
仪表量程指仪表可以丈量的间隔，装置高度TH应小于量程。
超声波液位计盲区指仪表在探头左近无法丈量的区域，*高液位与探头间距应大于盲区，例如盲区为0.3m，则*高液位与探头间距必需大于0.3m。
探头发波是个扩散过程，即有方向角，装置的时分要留意，否则可能打到池壁的凸起物或渠道边沿。
2、分体式超声波液位计装置准绳
（1）探头发射面到*低液位的间隔，应小于选购仪表的量程。
（2）探头发射面到*高液位的间隔，应大于选购仪表的盲区。
（3）探头的发射面应该与液体外表坚持平行。
（4）探头的装置位置应尽量避开正下方进、出料口等液面猛烈动摇的位置。
（5）若池壁润滑，探头的装置位置需分开池壁0.3m以上，若池壁不润滑，探头的装置位置需分开池壁0.5m以上。
（6）若探头发射面到*高液位的间隔小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m～0.50m，垂直装置，内壁润滑，罐上开孔应大于延伸管内径。 或者将管子通至罐底，管径大于80mm，管底留孔坚持延伸管内液面与罐内等高。
五、分体式超声波液位计装置留意事项
（1）倡议仪表与大地牢靠相连，即4～20mA的－端或XPS的－端与大地相连。
（2）电线、电缆维护管，要留意密封避免积水。
（3）仪表固然本身带有防雷器件，但仪表在多雷地域运用时，倡议在仪表的进出线端另外装置专用的防雷安装。
（4）仪表在特别酷热、冰冷的中央运用，即四周环境温度有可能超出仪表的工作请求时，倡议在液位仪四周加设防高、低温安装。
