导波雷达物位计测量原理、技术规格和安装方法
一、导波雷达物位计测量原理
低强度电磁脉冲以纳秒级宽度被发射并沿着刚性或柔性的导体以光速行进，当脉冲接触到介质外表时被反射。反射信号被仪表接纳，发射脉冲与接纳脉冲的时间距离与基准面到被测介质外表的间隔成正比。经过丈量发射与接纳的时间距离，来完成基准面至被测介质外表间隔的丈量。
①时间1：产生初始脉冲
②时间2：沿导体向下行进，速度 C（光速）
③时间3：脉冲遇到被测介质外表发作反射
④时间4：反射脉冲被接纳，并被处置器记载
⑤脉冲信号从被发射到被接纳之间的时间差 T，与基准面到介质外表的间隔 D 成正比：D=C×T/2

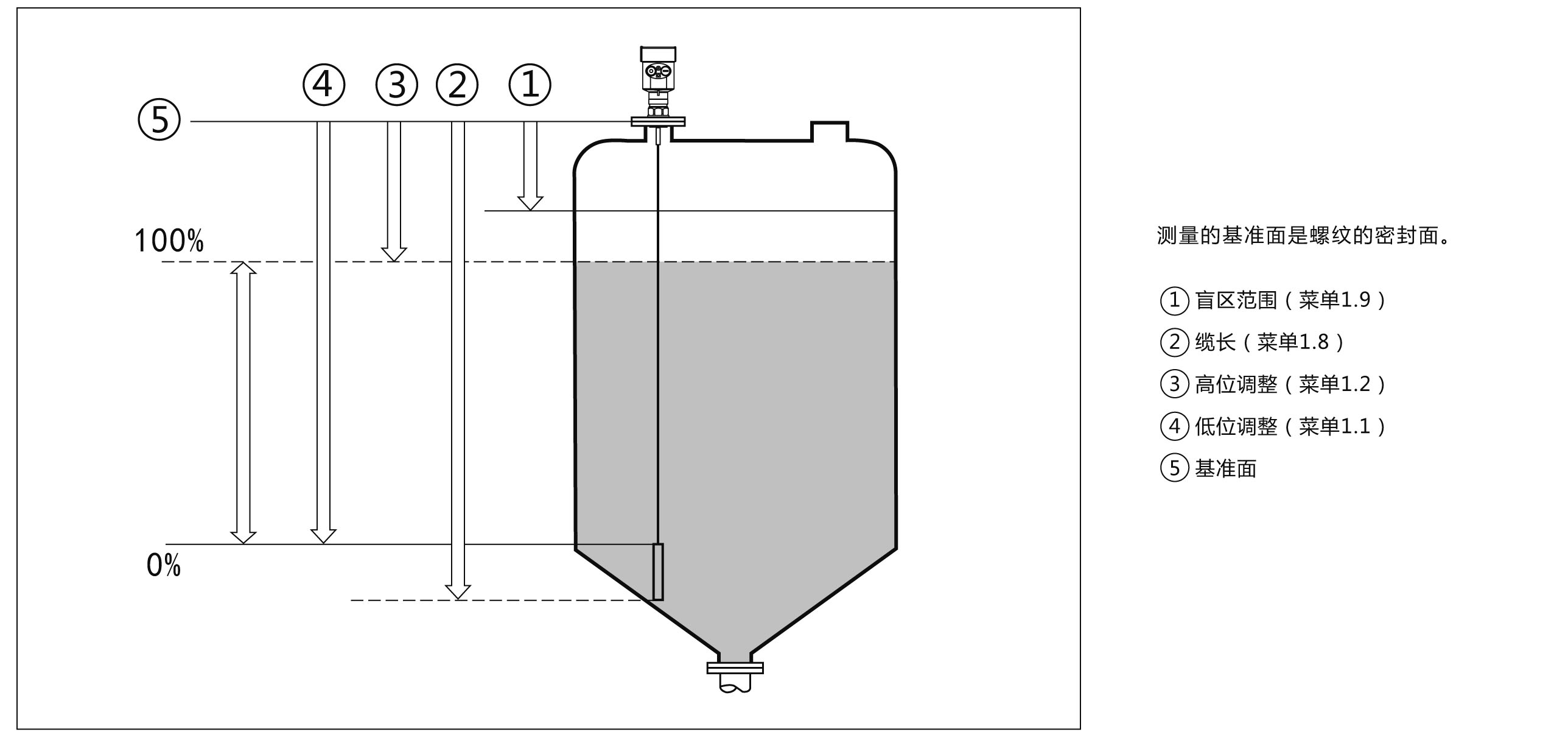

⑥丈量的基准面是： 螺纹底面或法兰的密封面
⑦A:量程 B:低位 C:满位 D:盲区
⑧运转时，保证*高料位不能进入丈量盲区D
二、导波雷达物位计技术优势
1、更高的动态信号和更窄的脉冲带来更高精度与反复性；
2、低介电常数介质的*佳选择；
3、能量集中，具有更强抗干扰才能，大大进步了牢靠性；
4、丈量盲区更小，关于小罐丈量也会获得优良效果；
5、丈量灵活、刷新速度快、装置烦琐、结实耐用、免维护；
6、简直不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响；
7、采用两线制回路供电的技术，供电电压和输出信号经过一根两芯电缆传输，俭省本钱；
8、采用**微处置器和共同回波处置技术，可适用于各种复杂工况；
9、发射功率极低，可装置于各种金属、非金属容器内，对人体环境没有无伤害；
10、带有按键的显现屏可便当设置仪表的参数；
11、更小的体积，减少装置难度；
三、导波雷达物位计技术规格
1、特征参数
四、导波雷达物位计安装要求
导波雷达物位计安装时在整个量程范围内确定缆或棒不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。另外需注意缆或棒不得与加料料流相交。
.png)
五、导波雷达物位计安装位置选择
1、固定粉料装置位置
（1）尽量远离出料口和进料口。
（2）金属罐在整个量程范围内不碰罐壁及罐底。
（3）倡议装置在料仓直径的1/4或1/6处，与罐壁的*小间隔为丈量范围的1/10。
（4）缆式或杆式探头离罐壁*小间隔≥300mm。
（5）探头底部距罐底≥30mm。
（6）探头距罐内障碍物*小间隔≥200mm。
（7）假如容器底部是锥型的，能够装置罐顶中央。
2、液体物料装置位置
（1）能够丈量介电常数≥1.8的任何介质。
（2）普通用于丈量粘度≤500cst而且不容易产生粘附的介质。
（3）杆式雷达*大量程能够到达6米。
（4）对蒸汽和泡沫有很强的穿透才能，丈量不受影响。
（5）泡沫较大的液体丈量环境，应选择单杆式导波雷达物位计丈量。
六、导波雷达物位计安装方法
导波雷达物位计可采用螺纹衔接，螺纹的长度不要超越15mm，还能够采用在短管上装置。装置短管直径在2″至6″则装置短管高度应≤100mm（螺纹及短管的长度越短，丈量越稳定），若装置短管较长，理想状态应将短管割短，或底部固定缆式探头及选用绝缘对中支架以防止缆式探头与短管末端接触。
一、导波雷达物位计测量原理
低强度电磁脉冲以纳秒级宽度被发射并沿着刚性或柔性的导体以光速行进，当脉冲接触到介质外表时被反射。反射信号被仪表接纳，发射脉冲与接纳脉冲的时间距离与基准面到被测介质外表的间隔成正比。经过丈量发射与接纳的时间距离，来完成基准面至被测介质外表间隔的丈量。
①时间1：产生初始脉冲
②时间2：沿导体向下行进，速度 C（光速）
③时间3：脉冲遇到被测介质外表发作反射
④时间4：反射脉冲被接纳，并被处置器记载
⑤脉冲信号从被发射到被接纳之间的时间差 T，与基准面到介质外表的间隔 D 成正比：D=C×T/2
⑥丈量的基准面是： 螺纹底面或法兰的密封面
⑦A:量程 B:低位 C:满位 D:盲区
⑧运转时，保证*高料位不能进入丈量盲区D
二、导波雷达物位计技术优势
1、更高的动态信号和更窄的脉冲带来更高精度与反复性；
2、低介电常数介质的*佳选择；
3、能量集中，具有更强抗干扰才能，大大进步了牢靠性；
4、丈量盲区更小，关于小罐丈量也会获得优良效果；
5、丈量灵活、刷新速度快、装置烦琐、结实耐用、免维护；
6、简直不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响；
7、采用两线制回路供电的技术，供电电压和输出信号经过一根两芯电缆传输，俭省本钱；
8、采用**微处置器和共同回波处置技术，可适用于各种复杂工况；
9、发射功率极低，可装置于各种金属、非金属容器内，对人体环境没有无伤害；
10、带有按键的显现屏可便当设置仪表的参数；
11、更小的体积，减少装置难度；
三、导波雷达物位计技术规格
1、特征参数
|
2、过程连接
3、输出参数
|
四、导波雷达物位计安装要求
导波雷达物位计安装时在整个量程范围内确定缆或棒不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。另外需注意缆或棒不得与加料料流相交。
五、导波雷达物位计安装位置选择
1、固定粉料装置位置
（1）尽量远离出料口和进料口。
（2）金属罐在整个量程范围内不碰罐壁及罐底。
（3）倡议装置在料仓直径的1/4或1/6处，与罐壁的*小间隔为丈量范围的1/10。
（4）缆式或杆式探头离罐壁*小间隔≥300mm。
（5）探头底部距罐底≥30mm。
（6）探头距罐内障碍物*小间隔≥200mm。
（7）假如容器底部是锥型的，能够装置罐顶中央。
2、液体物料装置位置
（1）能够丈量介电常数≥1.8的任何介质。
（2）普通用于丈量粘度≤500cst而且不容易产生粘附的介质。
（3）杆式雷达*大量程能够到达6米。
（4）对蒸汽和泡沫有很强的穿透才能，丈量不受影响。
（5）泡沫较大的液体丈量环境，应选择单杆式导波雷达物位计丈量。
六、导波雷达物位计安装方法
导波雷达物位计可采用螺纹衔接，螺纹的长度不要超越15mm，还能够采用在短管上装置。装置短管直径在2″至6″则装置短管高度应≤100mm（螺纹及短管的长度越短，丈量越稳定），若装置短管较长，理想状态应将短管割短，或底部固定缆式探头及选用绝缘对中支架以防止缆式探头与短管末端接触。
