金属浮(转)子流量计的主要特点、技术参数
金属浮(转)子流量计的主要特点、技术参数
金属管浮(转)子流量计是工业自动化过程控制中常用的一种变面积流量丈量仪表。它具有体积小,检测范围大,运用便当等特性。它可用来丈量液体、气体以及蒸汽的流量,特别适合低流速小流量的介质流量丈量。
构造原理
金属浮(转)子流量计的流量检测元件是由一根自下向上扩展的垂直锥形管和一个沿着锥管轴上下挪动的浮子组所组成。工作原理如图1所示,被测流体从下向上经过锥管1和浮子2构成的环隙3时,浮子上下端产生差压构成浮子上升的力,当浮子所受上升力大于浸在流体中浮子重量时,浮子便上升,环隙面积随之增大,环隙处流体流速立刻降落,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子在锥管中高度和经过的流量有对应关系。 体积流量Q的根本方程式为 (1)当浮子为非实芯中空构造(放负重调整量)时,则 (2)式中 α——仪表的流量系数,因浮子外形而异; ε——被测流体为气体时气体收缩系数,通常由于此系数校正量很小而被疏忽,且经过校验已将它包括在流量系数内,如为液体则ε=1; △F——流通环形面积,m2; g——当地重力加速度,m/s2; Vf——浮子体积,如有延伸体亦应包括,m3; ρf——浮子资料密度,kg/m3; ρ——被测流体密度,如为气体是在浮子上游横截面上的密度,kg/m3; Ff——浮子工作直径(*大直径)处的横截面积,m2; Gf——浮子质量,kg。 流通环形面积与浮子高度之间的关系如式(3)当构造设计已定,则d、 β为常量。式中有h的二次项,普通不能疏忽此非线性关系,只要在圆锥角很小时,才可视为近似线性。 m2 (3)式中 d——浮子*大直径(即工作直径),m; h——浮子从锥管内径等于浮子*大直径处上升高度,m; β——锥管的圆锥角; a、b——常数。 口径15-40mm透明锥形管浮子流量计典型构造如图2所示。透明锥形管4用得*普遍是由硼硅玻璃制成,习气简称玻璃管浮子流量计。流量分度直接刻在锥管4外壁上,也有在锥管旁另装分度标尺。锥管内腔有圆锥体平滑面和带导向棱筋(或平面)两种。浮子在锥管内自在挪动,或在锥管棱筋导向下挪动,较大口平滑面内壁仪表还有采用导杆导向。 直角型装置方式金属管浮子流量计典型构造,通常适用于口径15-40mm以上仪表。锥管5和浮子4组成流量检测元件。套管内有导杆3的延伸局部,经过磁钢耦合等方式,将浮子的位移传给套管外的转换局部。转换局部有就地指示和远传信号输出两大类型。除直角装置方式构造外还有进出口中线与锥管同心的直通型构造,通常用于口径小于10-15mm的仪表。
主要技术参数
◇丈量范围水(20℃)1-200000 l/h
空气(20℃,0.1013MPa)0.03-4000m3/h;参见流量表,特殊流量可订制
◇量 程 比规范型10:1;特殊型20:1
◇精 度规范型1.5级;特殊型1.0级
◇压力等级规范型DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型DN15-DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa;特殊型在选型和订货前应与工厂协商
◇压力损失7kPa-70kPa
◇介质温度规范型-80℃-+200℃PTFE0℃-85℃
高温型*高可达400℃
◇介质粘度DN15η‹5mPa.s(F15.1-F15.3)
η‹30mPa.s(F15.4-F15.8)
DN25η‹250mPFa.s
DN50-DN150η‹300mPa.s
◇环境温度液晶型-30℃-+85℃
指针型-40℃-+120℃
◇衔接方式规范型DIN2501规范法兰
特殊型由用户指定的恣意规范法兰或螺纹
◇电缆接口M20*1.5
◇供电电源规范型24VDC二线制4-20mA(10.8VDC-36VDC)
交流型85-265VAC 50HZ
电池型3.6V锂电池,可连续运用三年以上。
◇报警输出上限或下限瞬时流量报警
集电极开路输出 继电器输出
◇脉冲输出累积脉冲输出,*小距离50毫秒
◇液晶显现瞬时流量显现数值范围0-50000
累计流量显现数值范围0-99999999(可带小数点)
◇防护等级IP65
◇防爆标志本安型iaⅡCT5;隔爆型dⅡBT6
金属管浮子流量计(下进右出)丈量局部特性 1、巩固的全金属构造设计型浮子流量计
2、采用独立概念设计的丈量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE资料丈量系统
4、低压力损失设计
5、短行程、小型构造设计、仪表总高度250
6、磁性耦合构造确保数据传输、信号愈加稳定
7、保温或伴热夹套
8、垂直、程度、各种装置方式更合适不同运用场所
9、适用于小口径和低流速介质流量丈量
10、工作牢靠,维护量小,寿命长
11、关于直管段请求不高
12、较宽的流量比101
13、双行大液晶显现,可选现场瞬时/累计流量显现,可带背光
14、单轴灵活指示
15、非接触磁耦合传动
16、全金属构造,适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆风险场所
18、选二线制、电池、交流供电方式
19、多参数标定功用
20、带有数据恢复,数据备份及掉电维护功用
金属管浮子流量计(下进右出)主要参数
◇丈量范围水(20℃)1-200000 l/h
空气(20℃,0.1013MPa)0.03-4000m3/h;参见流量表,特殊流量可订制
◇量 程 比规范型10:1
◇精 度规范型1.0级;特殊型0.5级
◇压力等级规范型DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型DN15-DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa;特殊型在选型和订货前应与工厂协商
◇压力损失7kPa-70kPa
◇介质温度规范型-80℃-+200℃PTFE0℃-85℃
高温型*高可达400℃
◇介质粘度DN15η‹5mPa.s(F15.1-F15.3)
η‹30mPa.s(F15.4-F15.8)
DN25η‹250mPFa.s
DN50-DN150η‹300mPa.s
◇环境温度液晶型-30℃-+85℃
指针型-40℃-+120℃
◇衔接方式规范型DIN2501规范法兰
特殊型由用户指定的恣意规范法兰或螺纹
◇电缆接口M20*1.5
◇供电电源规范型24VDC二线制4-20mA(10.8VDC-36VDC)
交流型85-265VAC 50HZ
电池型3.6V锂电池,可连续运用三年以上。
◇报警输出上限或下限瞬时流量报警
集电极开路输出
继电器输出
◇脉冲输出累积脉冲输出,*小距离50毫秒
◇液晶显现瞬时流量显现数值范围0-50000
累计流量显现数值范围0-99999999(可带小数点)
◇防护等级IP65
◇防爆标志本安型iaⅡCT5;隔爆型dⅡBT6
智能金属管浮子流量计
适用于小口径和低流速介质流量丈量;工作牢靠,维护量小,寿命长;关于直管段 请求不高;较宽的流量比101;双行大液晶显现,可选现场瞬时/累计流量显现,可带背光单轴灵活指示;非接触磁耦合传动;全金属构造,适于高温、高压和强腐蚀性介质;可用于易燃、易爆风险场所;可选二线制、电池、交流供电方式;多参数标定功用;带有数据恢复,数据备份及掉电维护功用.
技术参数
丈量范围:水(20℃)1-200000 l/h 空气(20℃,0.1013MPa)0.03-4000m3/h 参见流量表,特殊流量可订制
量程比规范型101 特殊型201
精度 规范型1.5级 特殊型1.0级
压力等级规范型 DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型 DN15-DN50 25MPa ?DN80-DN200 16MPa
夹套的压力等级为1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失7kPa-70kPa
介质温度规范型-80℃-+200℃PTFE0℃-85℃
高温型*高可达400℃
介质粘度DN15: ‹5mPa.sF15.1-F15.3
‹30mPa.sF15.4-F15.8
DN25: ‹250mPFa.s
DN50-DN150: ‹300mPa.s
环境温度液晶型-30℃-+85℃
指针型-40℃-+120℃
衔接方式规范型DIN2501规范法兰
特殊型由用户指定的恣意规范法兰或螺纹
电缆接口M20*1.5
供电电源规范型24VDC二线制4-20mA(10.8VDC-36VDC)
交流型85-265VAC ? ?50HZ
选择金属管浮子流量计所需求的工艺参数
1、工艺管道的口径
2、被丈量工艺介质的称号、性质、密度、粘度
3、被丈量介质的工作温度
4、被丈量介质的工作压力(压力的大小决议浮子的质量)
5、被丈量介质的流量
6、现场工矿情况
检测原理
金属管浮子流量计检测局部是由一个自下向上扩张的垂直锥形管和一个沿着锥形管轴能够上下自在挪动的浮子组成。工作原理如图1所示,被测流体从下向上经过锥管和浮子构成的环隙时,浮子上、下端产生差压构成浮子上升的力,当浮子所受上升力大于浸在流体中浮子重量时,浮子便上升,环隙面积随之增大,环隙处流体流速立刻降落,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子在锥管中高度和经过的流量有着对应关系。
体积流量Q的根本方程式为
式中α 仪表的流量系数,因浮子外形而异;
ε 被测流体为气体时气体收缩系数,通常由于此系数校正量很小而被疏忽,且经过校验已将它包括在流量系数内,如为液体则ε= 1
△F 流通环形面积,m2 ;
g 当地重力加速度,m/s2;
Vf 浮子体积,如有延伸体亦应包括,m3;
ρf 浮子资料密度,kg/m3;
ρ 被测流体密度,如为气体是在浮子上游横截面上的密度,kg/m3;
Ff 浮子工作直径(*大直径)处的横截面,m2;
Gf 浮子重量,kg。
流通环形面积与浮子高度之间的关系如式(3)所示,当构造设计已定,则d、β为常量。
式中有h的二次项,普通不能疏忽此非线性关系,只要在圆锥角很小时,才可视为近似线性。
式中d 浮子*大直径(即工作直径),m;
h 浮子从锥管内径等于从浮子*大直径处上升高度,m;
β 锥管的圆锥角;
a、b 为常数
从(1),(2),(3)公式可知,在一定的条件下,浮子在锥管内的高度与体积流量有一定的比例对应关系。读出浮子的高度,就能够晓得相对应的体积流量,再经过转换器,将浮子的高度转换成所对应的体积流量所对应的刻度,这就是金属管浮子流量计的检测原理。
转换指示器
转换器实践上是将锥管内浮子的高度转换成所对应的体积流量的刻度。从输出信号来分有就地显
示型和远传信号输出型

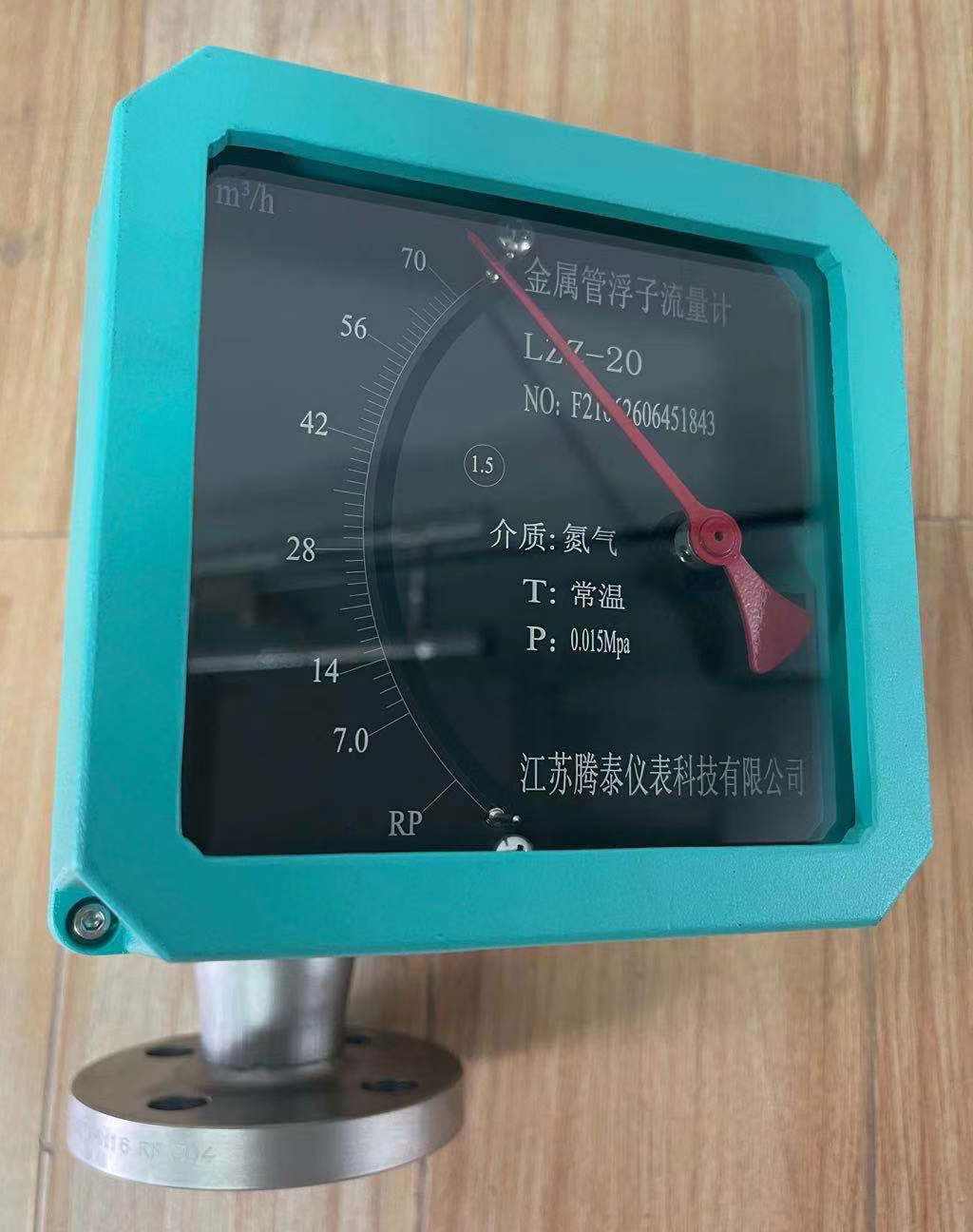

就地显现型由就地指示器中的随动磁钢与浮子内磁钢耦合,而发作转动,同时电动指针经过刻度盘指示出此时流量
智能远传型,由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发作转动,同时带动传感磁钢及指针,经过一个磁传感器将磁场变化转化成电信号,经A/D转换,数字滤波,微处置器处置,D/A输出,LCD液晶显现,来显现出瞬时流量及累积流量大小。(如下图所示)
式中α 仪表的流量系数,因浮子外形而异;
ε 被测流体为气体时气体收缩系数,通常由于此系数校正量很小而被疏忽,且经过校验已将它包括在流量系数内,如为液体则ε= 1
△F 流通环形面积,m2 ;
g 当地重力加速度,m/s2;
Vf 浮子体积,如有延伸体亦应包括,m3;
ρf 浮子资料密度,kg/m3;
ρ 被测流体密度,如为气体是在浮子上游横截面上的密度,kg/m3;
Ff 浮子工作直径(*大直径)处的横截面,m2;
Gf 浮子重量,kg。
流通环形面积与浮子高度之间的关系如式(3)所示,当构造设计已定,则d、β为常量。
式中有h的二次项,普通不能疏忽此非线性关系,只要在圆锥角很小时,才可视为近似线性。
式中d 浮子*大直径(即工作直径),m;
h 浮子从锥管内径等于从浮子*大直径处上升高度,m;
β 锥管的圆锥角;
a、b 为常数
从(1),(2),(3)公式可知,在一定的条件下,浮子在锥管内的高度与体积流量有一定的比例对应关系。读出浮子的高度,就能够晓得相对应的体积流量,再经过转换器,将浮子的高度转换成所对应的体积流量所对应的刻度,这就是金属管浮子流量计的检测原理。
转换指示器
转换器实践上是将锥管内浮子的高度转换成所对应的体积流量的刻度。从输出信号来分有就地显
示型和远传信号输出型
就地显现型由就地指示器中的随动磁钢与浮子内磁钢耦合,而发作转动,同时电动指针经过刻度盘指示出此时流量
智能远传型,由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发作转动,同时带动传感磁钢及指针,经过一个磁传感器将磁场变化转化成电信号,经A/D转换,数字滤波,微处置器处置,D/A输出,LCD液晶显现,来显现出瞬时流量及累积流量大小。
丈量局部特性
1、巩固的全金属构造设计型浮子流量计
2、采用独立概念设计的丈量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE资料丈量系统
4、低压力损失设计
5、短行程、小型构造设计、仪表总高度250
6、磁性耦合构造确保数据传输、信号愈加稳定
7、保温或伴热夹套
8、垂直、程度、各种装置方式更合适不同运用场所
9、适用于小口径和低流速介质流量丈量
10、工作牢靠,维护量小,寿命长
11、关于直管段请求不高
12、较宽的流量比101
13、双行大液晶显现,可选现场瞬时/累计流量显现,可带背光
14、单轴灵活指示
15、非接触磁耦合传动
16、全金属构造,适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆风险场所
18、选二线制、电池、交流供电方式
19、多参数标定功用
20、带有数据恢复,数据备份及掉电维护功用
金属管浮(转)子流量计是工业自动化过程控制中常用的一种变面积流量丈量仪表。它具有体积小,检测范围大,运用便当等特性。它可用来丈量液体、气体以及蒸汽的流量,特别适合低流速小流量的介质流量丈量。
构造原理
金属浮(转)子流量计的流量检测元件是由一根自下向上扩展的垂直锥形管和一个沿着锥管轴上下挪动的浮子组所组成。工作原理如图1所示,被测流体从下向上经过锥管1和浮子2构成的环隙3时,浮子上下端产生差压构成浮子上升的力,当浮子所受上升力大于浸在流体中浮子重量时,浮子便上升,环隙面积随之增大,环隙处流体流速立刻降落,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子在锥管中高度和经过的流量有对应关系。 体积流量Q的根本方程式为 (1)当浮子为非实芯中空构造(放负重调整量)时,则 (2)式中 α——仪表的流量系数,因浮子外形而异; ε——被测流体为气体时气体收缩系数,通常由于此系数校正量很小而被疏忽,且经过校验已将它包括在流量系数内,如为液体则ε=1; △F——流通环形面积,m2; g——当地重力加速度,m/s2; Vf——浮子体积,如有延伸体亦应包括,m3; ρf——浮子资料密度,kg/m3; ρ——被测流体密度,如为气体是在浮子上游横截面上的密度,kg/m3; Ff——浮子工作直径(*大直径)处的横截面积,m2; Gf——浮子质量,kg。 流通环形面积与浮子高度之间的关系如式(3)当构造设计已定,则d、 β为常量。式中有h的二次项,普通不能疏忽此非线性关系,只要在圆锥角很小时,才可视为近似线性。 m2 (3)式中 d——浮子*大直径(即工作直径),m; h——浮子从锥管内径等于浮子*大直径处上升高度,m; β——锥管的圆锥角; a、b——常数。 口径15-40mm透明锥形管浮子流量计典型构造如图2所示。透明锥形管4用得*普遍是由硼硅玻璃制成,习气简称玻璃管浮子流量计。流量分度直接刻在锥管4外壁上,也有在锥管旁另装分度标尺。锥管内腔有圆锥体平滑面和带导向棱筋(或平面)两种。浮子在锥管内自在挪动,或在锥管棱筋导向下挪动,较大口平滑面内壁仪表还有采用导杆导向。 直角型装置方式金属管浮子流量计典型构造,通常适用于口径15-40mm以上仪表。锥管5和浮子4组成流量检测元件。套管内有导杆3的延伸局部,经过磁钢耦合等方式,将浮子的位移传给套管外的转换局部。转换局部有就地指示和远传信号输出两大类型。除直角装置方式构造外还有进出口中线与锥管同心的直通型构造,通常用于口径小于10-15mm的仪表。
主要技术参数
◇丈量范围水(20℃)1-200000 l/h
空气(20℃,0.1013MPa)0.03-4000m3/h;参见流量表,特殊流量可订制
◇量 程 比规范型10:1;特殊型20:1
◇精 度规范型1.5级;特殊型1.0级
◇压力等级规范型DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型DN15-DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa;特殊型在选型和订货前应与工厂协商
◇压力损失7kPa-70kPa
◇介质温度规范型-80℃-+200℃PTFE0℃-85℃
高温型*高可达400℃
◇介质粘度DN15η‹5mPa.s(F15.1-F15.3)
η‹30mPa.s(F15.4-F15.8)
DN25η‹250mPFa.s
DN50-DN150η‹300mPa.s
◇环境温度液晶型-30℃-+85℃
指针型-40℃-+120℃
◇衔接方式规范型DIN2501规范法兰
特殊型由用户指定的恣意规范法兰或螺纹
◇电缆接口M20*1.5
◇供电电源规范型24VDC二线制4-20mA(10.8VDC-36VDC)
交流型85-265VAC 50HZ
电池型3.6V锂电池,可连续运用三年以上。
◇报警输出上限或下限瞬时流量报警
集电极开路输出 继电器输出
◇脉冲输出累积脉冲输出,*小距离50毫秒
◇液晶显现瞬时流量显现数值范围0-50000
累计流量显现数值范围0-99999999(可带小数点)
◇防护等级IP65
◇防爆标志本安型iaⅡCT5;隔爆型dⅡBT6
金属管浮子流量计(下进右出)丈量局部特性 1、巩固的全金属构造设计型浮子流量计
2、采用独立概念设计的丈量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE资料丈量系统
4、低压力损失设计
5、短行程、小型构造设计、仪表总高度250
6、磁性耦合构造确保数据传输、信号愈加稳定
7、保温或伴热夹套
8、垂直、程度、各种装置方式更合适不同运用场所
9、适用于小口径和低流速介质流量丈量
10、工作牢靠,维护量小,寿命长
11、关于直管段请求不高
12、较宽的流量比101
13、双行大液晶显现,可选现场瞬时/累计流量显现,可带背光
14、单轴灵活指示
15、非接触磁耦合传动
16、全金属构造,适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆风险场所
18、选二线制、电池、交流供电方式
19、多参数标定功用
20、带有数据恢复,数据备份及掉电维护功用
金属管浮子流量计(下进右出)主要参数
◇丈量范围水(20℃)1-200000 l/h
空气(20℃,0.1013MPa)0.03-4000m3/h;参见流量表,特殊流量可订制
◇量 程 比规范型10:1
◇精 度规范型1.0级;特殊型0.5级
◇压力等级规范型DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型DN15-DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa;特殊型在选型和订货前应与工厂协商
◇压力损失7kPa-70kPa
◇介质温度规范型-80℃-+200℃PTFE0℃-85℃
高温型*高可达400℃
◇介质粘度DN15η‹5mPa.s(F15.1-F15.3)
η‹30mPa.s(F15.4-F15.8)
DN25η‹250mPFa.s
DN50-DN150η‹300mPa.s
◇环境温度液晶型-30℃-+85℃
指针型-40℃-+120℃
◇衔接方式规范型DIN2501规范法兰
特殊型由用户指定的恣意规范法兰或螺纹
◇电缆接口M20*1.5
◇供电电源规范型24VDC二线制4-20mA(10.8VDC-36VDC)
交流型85-265VAC 50HZ
电池型3.6V锂电池,可连续运用三年以上。
◇报警输出上限或下限瞬时流量报警
集电极开路输出
继电器输出
◇脉冲输出累积脉冲输出,*小距离50毫秒
◇液晶显现瞬时流量显现数值范围0-50000
累计流量显现数值范围0-99999999(可带小数点)
◇防护等级IP65
◇防爆标志本安型iaⅡCT5;隔爆型dⅡBT6
智能金属管浮子流量计
适用于小口径和低流速介质流量丈量;工作牢靠,维护量小,寿命长;关于直管段 请求不高;较宽的流量比101;双行大液晶显现,可选现场瞬时/累计流量显现,可带背光单轴灵活指示;非接触磁耦合传动;全金属构造,适于高温、高压和强腐蚀性介质;可用于易燃、易爆风险场所;可选二线制、电池、交流供电方式;多参数标定功用;带有数据恢复,数据备份及掉电维护功用.
技术参数
丈量范围:水(20℃)1-200000 l/h 空气(20℃,0.1013MPa)0.03-4000m3/h 参见流量表,特殊流量可订制
量程比规范型101 特殊型201
精度 规范型1.5级 特殊型1.0级
压力等级规范型 DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型 DN15-DN50 25MPa ?DN80-DN200 16MPa
夹套的压力等级为1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失7kPa-70kPa
介质温度规范型-80℃-+200℃PTFE0℃-85℃
高温型*高可达400℃
介质粘度DN15: ‹5mPa.sF15.1-F15.3
‹30mPa.sF15.4-F15.8
DN25: ‹250mPFa.s
DN50-DN150: ‹300mPa.s
环境温度液晶型-30℃-+85℃
指针型-40℃-+120℃
衔接方式规范型DIN2501规范法兰
特殊型由用户指定的恣意规范法兰或螺纹
电缆接口M20*1.5
供电电源规范型24VDC二线制4-20mA(10.8VDC-36VDC)
交流型85-265VAC ? ?50HZ
选择金属管浮子流量计所需求的工艺参数
1、工艺管道的口径
2、被丈量工艺介质的称号、性质、密度、粘度
3、被丈量介质的工作温度
4、被丈量介质的工作压力(压力的大小决议浮子的质量)
5、被丈量介质的流量
6、现场工矿情况
检测原理
金属管浮子流量计检测局部是由一个自下向上扩张的垂直锥形管和一个沿着锥形管轴能够上下自在挪动的浮子组成。工作原理如图1所示,被测流体从下向上经过锥管和浮子构成的环隙时,浮子上、下端产生差压构成浮子上升的力,当浮子所受上升力大于浸在流体中浮子重量时,浮子便上升,环隙面积随之增大,环隙处流体流速立刻降落,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子在锥管中高度和经过的流量有着对应关系。
体积流量Q的根本方程式为
式中α 仪表的流量系数,因浮子外形而异;
ε 被测流体为气体时气体收缩系数,通常由于此系数校正量很小而被疏忽,且经过校验已将它包括在流量系数内,如为液体则ε= 1
△F 流通环形面积,m2 ;
g 当地重力加速度,m/s2;
Vf 浮子体积,如有延伸体亦应包括,m3;
ρf 浮子资料密度,kg/m3;
ρ 被测流体密度,如为气体是在浮子上游横截面上的密度,kg/m3;
Ff 浮子工作直径(*大直径)处的横截面,m2;
Gf 浮子重量,kg。
流通环形面积与浮子高度之间的关系如式(3)所示,当构造设计已定,则d、β为常量。
式中有h的二次项,普通不能疏忽此非线性关系,只要在圆锥角很小时,才可视为近似线性。
式中d 浮子*大直径(即工作直径),m;
h 浮子从锥管内径等于从浮子*大直径处上升高度,m;
β 锥管的圆锥角;
a、b 为常数
从(1),(2),(3)公式可知,在一定的条件下,浮子在锥管内的高度与体积流量有一定的比例对应关系。读出浮子的高度,就能够晓得相对应的体积流量,再经过转换器,将浮子的高度转换成所对应的体积流量所对应的刻度,这就是金属管浮子流量计的检测原理。
转换指示器
转换器实践上是将锥管内浮子的高度转换成所对应的体积流量的刻度。从输出信号来分有就地显
示型和远传信号输出型
就地显现型由就地指示器中的随动磁钢与浮子内磁钢耦合,而发作转动,同时电动指针经过刻度盘指示出此时流量
智能远传型,由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发作转动,同时带动传感磁钢及指针,经过一个磁传感器将磁场变化转化成电信号,经A/D转换,数字滤波,微处置器处置,D/A输出,LCD液晶显现,来显现出瞬时流量及累积流量大小。(如下图所示)
式中α 仪表的流量系数,因浮子外形而异;
ε 被测流体为气体时气体收缩系数,通常由于此系数校正量很小而被疏忽,且经过校验已将它包括在流量系数内,如为液体则ε= 1
△F 流通环形面积,m2 ;
g 当地重力加速度,m/s2;
Vf 浮子体积,如有延伸体亦应包括,m3;
ρf 浮子资料密度,kg/m3;
ρ 被测流体密度,如为气体是在浮子上游横截面上的密度,kg/m3;
Ff 浮子工作直径(*大直径)处的横截面,m2;
Gf 浮子重量,kg。
流通环形面积与浮子高度之间的关系如式(3)所示,当构造设计已定,则d、β为常量。
式中有h的二次项,普通不能疏忽此非线性关系,只要在圆锥角很小时,才可视为近似线性。
式中d 浮子*大直径(即工作直径),m;
h 浮子从锥管内径等于从浮子*大直径处上升高度,m;
β 锥管的圆锥角;
a、b 为常数
从(1),(2),(3)公式可知,在一定的条件下,浮子在锥管内的高度与体积流量有一定的比例对应关系。读出浮子的高度,就能够晓得相对应的体积流量,再经过转换器,将浮子的高度转换成所对应的体积流量所对应的刻度,这就是金属管浮子流量计的检测原理。
转换指示器
转换器实践上是将锥管内浮子的高度转换成所对应的体积流量的刻度。从输出信号来分有就地显
示型和远传信号输出型
就地显现型由就地指示器中的随动磁钢与浮子内磁钢耦合,而发作转动,同时电动指针经过刻度盘指示出此时流量
智能远传型,由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发作转动,同时带动传感磁钢及指针,经过一个磁传感器将磁场变化转化成电信号,经A/D转换,数字滤波,微处置器处置,D/A输出,LCD液晶显现,来显现出瞬时流量及累积流量大小。
丈量局部特性
1、巩固的全金属构造设计型浮子流量计
2、采用独立概念设计的丈量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE资料丈量系统
4、低压力损失设计
5、短行程、小型构造设计、仪表总高度250
6、磁性耦合构造确保数据传输、信号愈加稳定
7、保温或伴热夹套
8、垂直、程度、各种装置方式更合适不同运用场所
9、适用于小口径和低流速介质流量丈量
10、工作牢靠,维护量小,寿命长
11、关于直管段请求不高
12、较宽的流量比101
13、双行大液晶显现,可选现场瞬时/累计流量显现,可带背光
14、单轴灵活指示
15、非接触磁耦合传动
16、全金属构造,适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆风险场所
18、选二线制、电池、交流供电方式
19、多参数标定功用
20、带有数据恢复,数据备份及掉电维护功用
