小长图有纸记录仪操作方法、参数设定和性能

来源：江苏腾泰仪表科技有限公司浏览：-1133 发布日期：2021-07-13

小长图有纸记录仪操作方法、参数设定和性能

产品简介：
TTR1000系列小长图智能有纸记载仪可接纳多种热电偶、热电阻、电压和电流信号，并停止曲线和数字记载，普遍应用于医药、石油、化工、冶金、电力等行业及科研单位。

产品细致引见：
TTR1000系列小长图智能有纸记载仪以共同的热打印记载方式和**的微处置器控制技术，完成了不相上下的高记载明晰度、高精度、高牢靠性、多功用且便于操作。可连续记载和数字打印。该仪表的每个通道均可直接选择接纳多种热电偶、热电阻、电压和电流信号，并可对被测信号停止数字显现及停止趋向记载和数字记载，能在自身打印的100mm宽的纸格上同时记载刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。可经过键盘设定丈量信号品种、小数点位置、显现范围、记载边境、报警值、回差、系统误差的校正、记载标尺、数据打印距离、走纸速度、打印深度及时间等参数，并对所设参数加以维护。普遍应用于医药、石油、化工、冶金、电力等行业及科研单位。

TTR1000系列小长图智能有纸记载仪主要性能和技术指标：
1．输入通道: •单点双点三点四点五点六点八点
                         •每个通道的丈量信号品种可由用户本人设定
2．通道隔离: •输入通道之间互相隔离，无干扰。
3．显现功用: •丈量值的定点或巡回显现
                          •设定参数显现[在设定状态下]
                         •报警提示符及提示灯
                        •时间显现[在一切输入信号全部关闭状况下]
4．记载功用: •采用进口固定式热敏头，无笔墨耗费，无笔位误差，抗震动
               •在100mm范围内有800个热印点
               •对丈量值停止趋向记载和数字记载
               •在记载曲线同时打印标尺刻度及每个通道标志
               •每隔100mm打印一次刻度值、当前时间和走纸速度
5．实时时间: •由键盘设定当前日期和时间
                          •即便掉电,也不影响正常计时
6．曲线迁移功用: 经过对记载边境的设定，可使不同通道的趋向记载曲线别离开。
7．标度变换功用: 关于电压及电流输入信号，可经过对显现范围的设定，完成显现及记载对输入信号的线性标度。关于热电偶及热电阻信号显现范围就是其丈量范围。

8．输入信号品种及丈量范围: 各种热电偶、热电阻、规范电压及电流信号，由键盘设定选择。
9．走纸速度: 经过键盘恣意设定，走纸速度为10 mm/h到1990mm/h。
10．报警功用:
        •提供六组继电器接点输出，由用户恣意组合运用
        •每个通道报警均可选择上限、下限、差值上限、差值下限
        •每个通道的报警回差可设定，继电器动作时有指示灯提示
        •继电器触点容量：24VDC, 3A； 220VAC, 3A
11．通讯：可提供RS232C或RS485通讯接口【此项为扩展功用,定货时须注明】
12．模仿量输出：可提供两路4 ~ 20 mA模仿量传送输出【此项为扩展功用,定货时须注明】             13．采样周期:               0.6S
14．数字显现及报警精度: ? 0.2%FS
15．趋向记载精度:         ?0.2% 「两幅」
16．数字记载精度:         ?0.2%FS
17．输入阻抗: 大于10M欧姆〖注：停止电流丈量时，输入阻抗为250欧姆〗
18．功率耗费: 不大于30W
19．正常工作环境: 温度范围：0～50度   湿度范围：10～85 % RH
20．电源电压:     220 V; 50 Hz
21．外形尺寸:     144 X 144 X 200 mm
22．开孔尺寸:     138 X 138 mm

小长图有纸记录仪操作方法

一、小长图有纸记载仪键盘操作

共有六个运用键，其中有丈量状态运用键和设定状态运用键，选用优质薄膜触摸式键盘，按键时伴有洪亮的蜂音。
1、丈量状态运用键

2、设定状态运用键

二、小长图有纸记载仪参数设定办法
在设定状态下，用户经过对参数设定，从而肯定各通道的量程、记载范围、报警及走纸速度、报表打印时间距离、当前时间等等。
1、设定量程范围及关闭某一丈量通道
本表共有二十种输入信号品种，经过编码方式供用户恣意选择。经过设定该项，完成输入信号的正常丈量和显现、记载。设定量程范围时，首先肯定所用通道的输入信号品种，然后操作键盘将您所肯定的量程代码写入仪表。
关闭某一丈量通道时，只需将其通道的量程代码设定为00即可。
例一：将**通道的量程范围设定为4～20mA信号。
详细操作：首先肯定量程代码是02，然后

2、设定小数点位置
小数点位置的提示符是：d，在设定显现范围前，先设定小数点位置。小数点位置设定代码范围是0～3，其含义是0对应个位〔第六位数码管〕，1对应十位〔第五位数码管〕，2对应百位〔第四位数码管〕， 3对应千位〔第三位数码管〕。从例二中我们看到显现范围是-100.0～100.0℃，小数点位置在十位上，也就是说在第五位数码管上显现，其对应代码是1。因而按以下操作停止小数点位置设定。

3、设定显现范围

4、设定记载边境及关闭某一通道的记载
记载边境分为记载左边境和记载右边境，记载左边境与记载纸的零点对应，记载右边境与记载纸的****刻度处对应，经过对记载边境的设定，可完成输入信号曲线的实时记载，还能够完成曲线迁移功用，防止重要曲线间的互相干扰。
关闭某一通道记载,只需将其通道的左边境和右边境设定为相同值即可

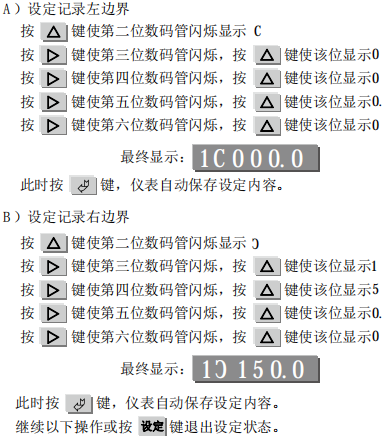

例三:**通道的量程范围是4～20mA信号,显现范围是-100.0～100.0℃ 记载范围是0.0～150.0℃。

5、设定报警和继电器输出
小长图有纸记载仪可设定两级报警，一级报警为上限、下限，其提示符是：h和l；二级报警为偏向上限、偏向下限，其提示符是：h.和l .。共有六个继电器供用户恣意组合运用。
偏向上限是指超越上限的偏向值，实践报警值=上限+偏向上限。例: 上限为115.0℃，偏向上限为4.0℃ 实践报警值=115+4=119℃ 偏向下限是指超越下限的偏向值，实践报警值=下限－偏向下限。
例四：**通道的量程范围是4～20mA,显现范围是-100.0～100.0℃；记载范围是0.0～150.0℃。报警上限为115.0℃，1号继电器输出。下限为90.0℃，3号继电器输出。偏向上限为4.0℃，2号继电器输出。偏向下限为30.0℃，4号继电器输出。

6、设定回差
小长图有纸记载仪上下限报警继电器的触点是给用户联接相应的控制电器[如电磁阀]以组成控制系统时运用。为了避免在报警点左近继电器触点产生抖动现象，仪表采用设定回差的办法，以消弭继电器触点颤动。其提示符是:E
详细作用如下：丈量值到达报警值时，继电器立刻闭合，但回到报警值时报警不会立刻消弭，要等到继续回落到一定值时才消弭报警。使继电器触点释放。
例五：回差e设为4.0℃，上限报警设为115.0℃。
当丈量值到达115. 0℃时，继电器立刻闭合报警。但当丈量值回到114.9℃时，报警不会立刻消弭，而是要等到丈量值小于111.0℃[115
-4 = 111] 时，报警才干消弭。
