电磁流量计选型安装要求及注意事项
来源：江苏腾泰仪表科技有限公司
浏览：-818
发布日期：2021-07-12
电磁流量计选型安装要求及注意事项
TT-LD电磁流量计的细致材料：
一、概述：
TT-LD系列电磁流量计丈量原理是法拉第电磁感应定律，传感器主要组成局部是：丈量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于丈量封锁管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品普遍应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建立等范畴。TT-LD系列电磁流量计是采用国内外技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处置器。计算速度十分快、精度高、丈量性能牢靠。转换器电路设计采用成熟技术，输入阻抗高达1015欧姆，共模抑止比优于100db，关于外来干扰以及60Hz/50Hz干扰抑止才能优于90db,能够丈量更低的电导率的流体介质流量。其传感器采用非平均磁场技术及特殊的磁路构造，磁场稳定牢靠，而且大的减少了体积，减轻了反复，使流量计小型流量化的特性。使客户“买的放心，用的省心，效劳满意”是我公司的目标。
二、TT-LD智能电磁流量计的主要优点：
1）电磁流量计的传感器构造简单，丈量管内没有可动部件，也没有任何障碍流体活动的节流部件。所以当流体经过流量计时不会惹起任何附加的压力损失，是流量计中运转能耗低的流量仪表之一。
2）可丈量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表丈量管内部无障碍活动部件，与被测流体接触的只是丈量管内衬和电极，其资料可依据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可丈量各种酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬，就特别合适于丈量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3）电磁流量计是一种体积流量丈量仪表，在丈量过程中，它不受被测介质的温度、粘度、密度以电导率（在一定范围）的影响。因而，电磁流量计只需经水标定后，就可心用来丈量其它导电性液体的流量。
4）电磁流量计的输出只与被测介质的均匀流速成正比，而与对称散布下的活动状态（层流或湍流）无关。所以电磁流量计的量程范围极宽，其丈量范围度可达100：1，有的以至达1000：1的可运转流量范围。
5）电磁流量计无机械惯性，反响灵活，能够丈量瞬时脉动流量，也可丈量正反两个方向的流量。
6）工业用电磁流量计的口径范围极宽，从几个毫米不断到几米，而且国内已有口径达3m的实流校验设备，为电磁流量计的应用和开展奠定了根底。
电磁流量计目前依然存在的主要缺乏如下：
a）不能用来丈量气体、蒸汽以及含有大量气体的液体。
b）不能用来丈量电导率很低的液体介质，如对石油制品或有机溶剂等介质，目前电磁流量计还无能为力。
c）普通工业用电磁流量计由于丈量管内衬资料和电气绝缘资料的限制，不能用于丈量高温介质；如未经特殊处置，也不能用于低温介质的丈量，以避免丈量管外结露（结霜）毁坏绝缘。
三、电磁流量计构造组成
电磁流量计的构造主要由磁路系统、丈量导管、电极、外壳、衬里和转换器等局部组成。

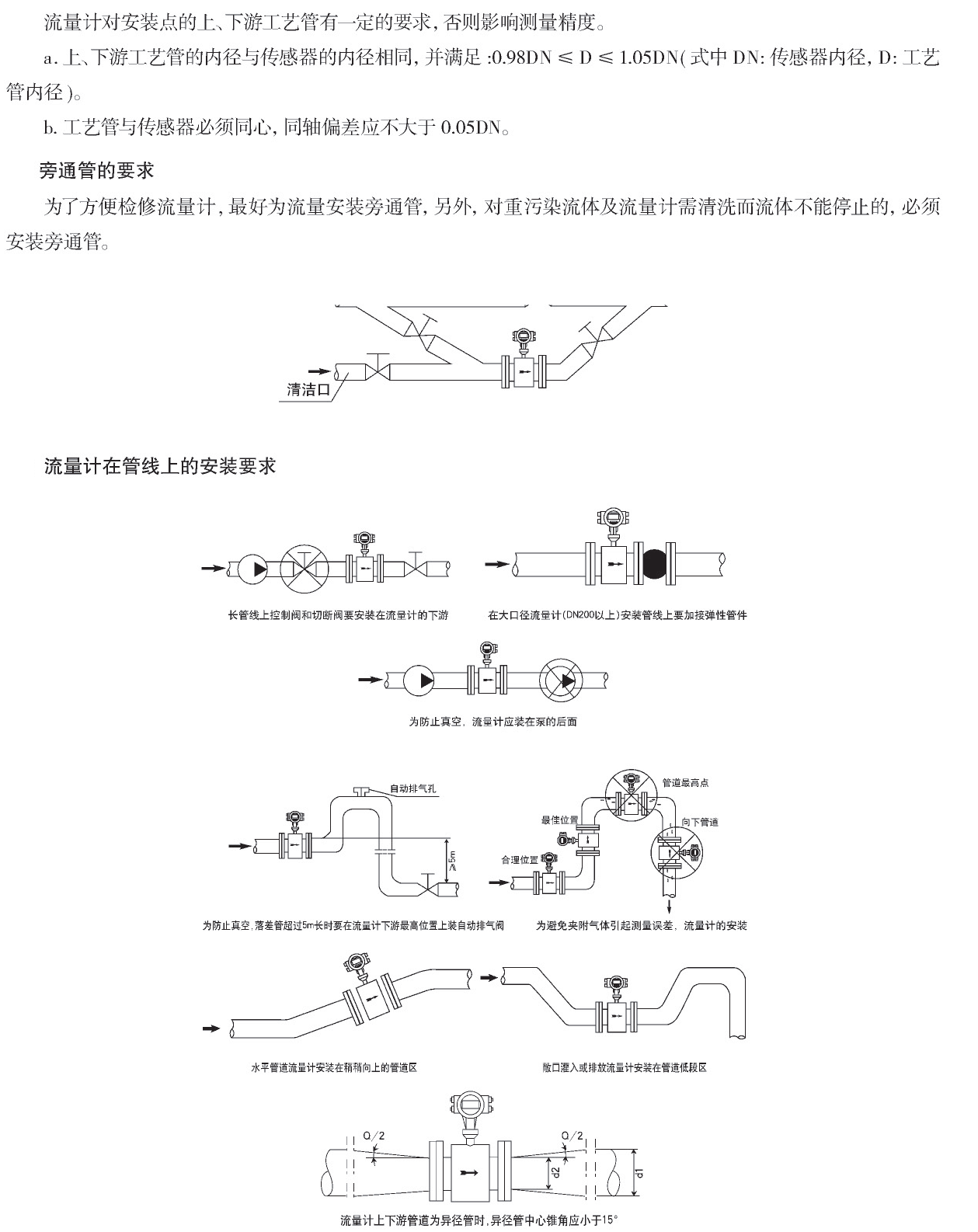

.png)
四、电磁流量计选型规则
1、口径与量程的选择
电磁流量计口径通常选用与管道系统和同的口径。假如份道系统有待设计，则可依据流母范围和流速来选择口径。关于电磁流量计来说，流速以2-4m/s较为适合。在特殊状况下. 如液体中带有固体颗粒，思索到磨损的状况，可选常用流速≤3m/s,关于易附管壁的流体，可选用流速≤2m/s,流速肯定以后，可依据 来肯定电磁流量计口径。
2、电磁流量计的量程
1、仪表满量程大于估计的*大流*值。
2、正常流址大于仪表满量程的50%，以保证一定的丈量精度。
五、电磁流量计选型留意事项
1、 精度等级和功用依据丈量请求和运用场所选择仪表精 度等级，做到经济合算。比方用于贸易结算、产品交接和能源计量的场所，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场所，依据控制请求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做准确控制和计量的场所，能够选择精度等级稍低的，如1.5级、2.5级，以至 4.0级，这时能够选用价钱低廉的插入式电磁流量计。
2、丈量介质流速、仪表量程与口径 丈量普通的介质时，电磁流量计的满度 流量能够在丈量介质流速0.5～12m/s范围内 选用，范围比拟宽。选择仪表规格(口径)不一 定与工艺管道相同，应视丈量流量范围能否 在流速范围内肯定，即当管道流速偏低，不能满足流量仪表请求时或者在此流速下丈量准 确度不能保证时，需求减少仪表口径，从而提 高管内流速，得到称心丈量结果。
3、尽量避开铁磁性物体及具有强电磁场的设备，以免磁场影响传感器的工作磁场和流量信号。
4、电磁流量计应尽量装置在枯燥通风之处，防止日晒雨淋，环境温度应在-20～+60℃，相对湿度小于85%。
