一、仪表概述：

铂铑热电偶又称高温贵金属热电偶，铂铑有单铂铑（铂铑10-铂铑）和双铂铑（铂铑30-铂铑6） 之分，它们作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

二、测量原理：

铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。

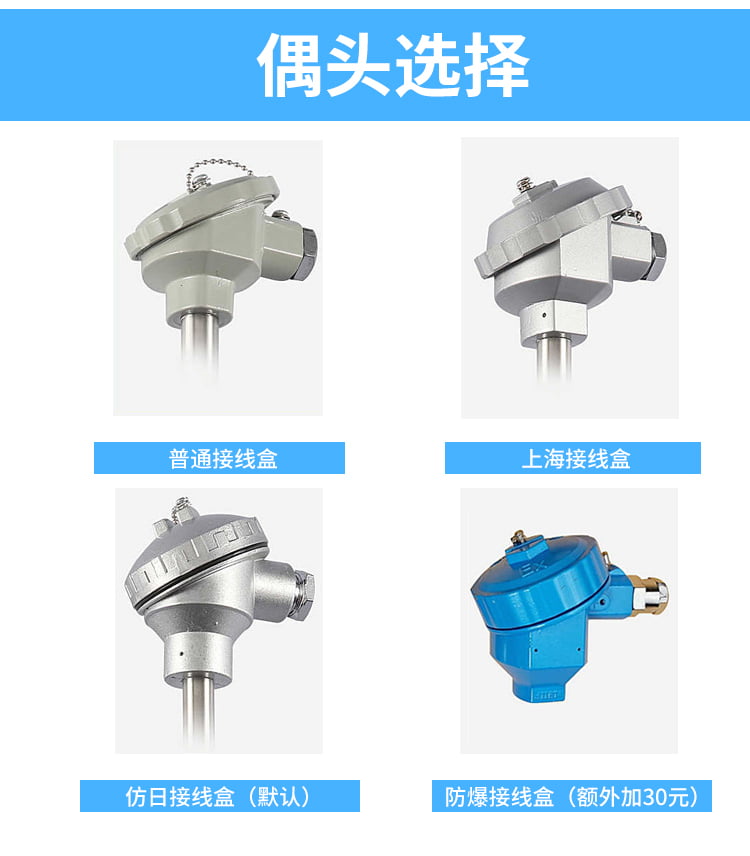

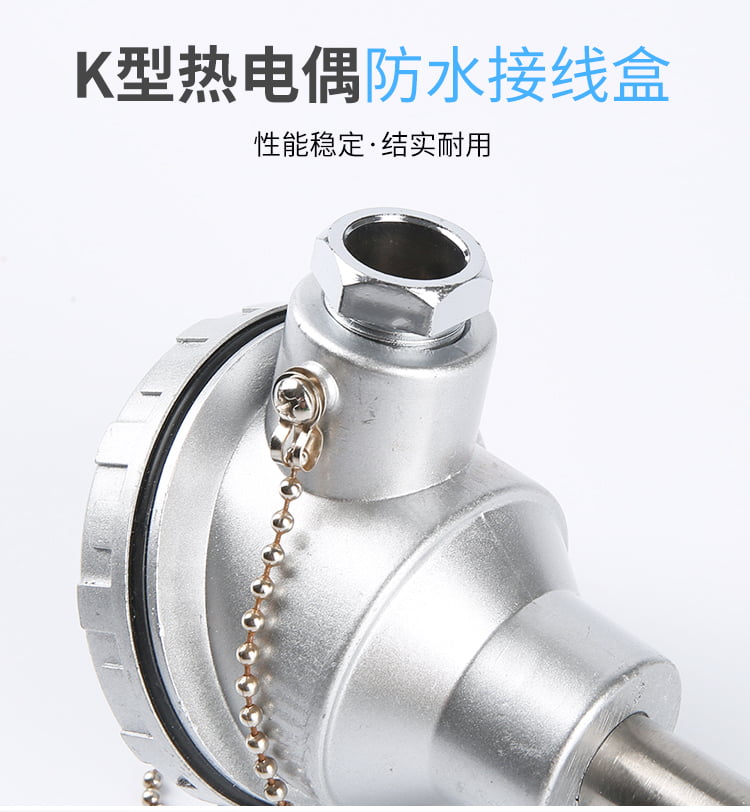

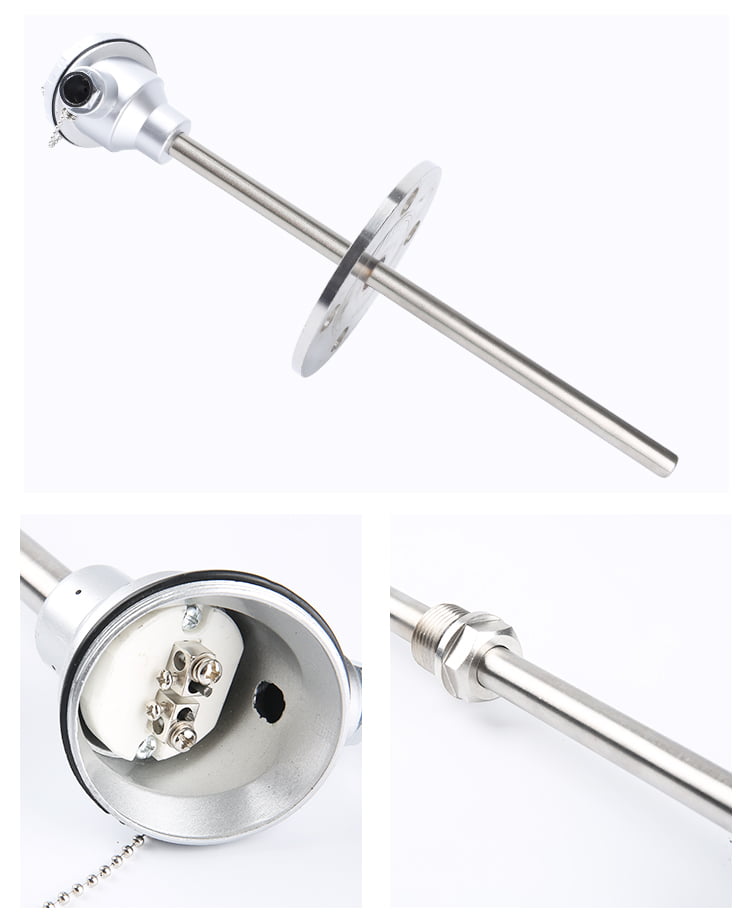

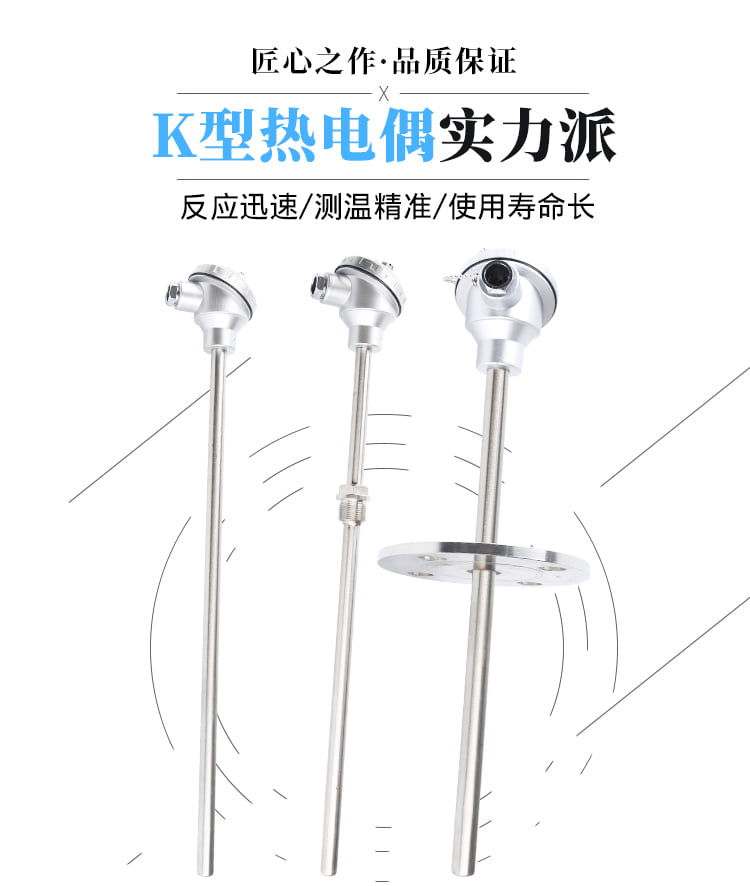

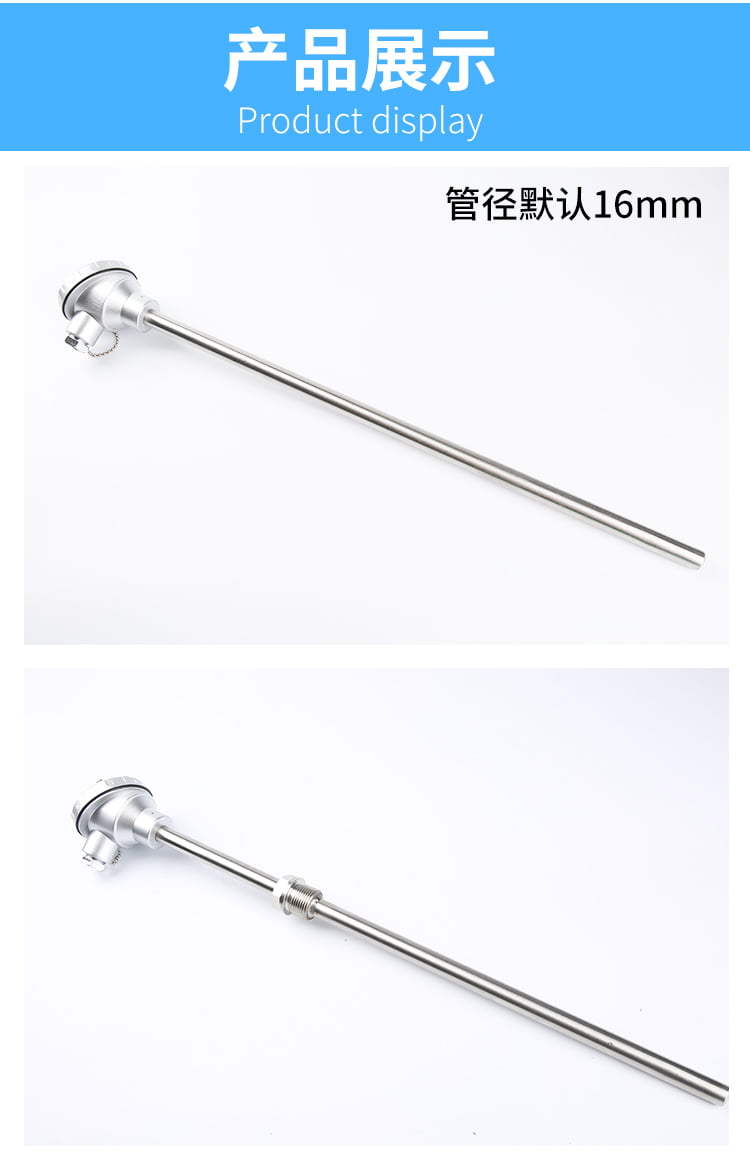

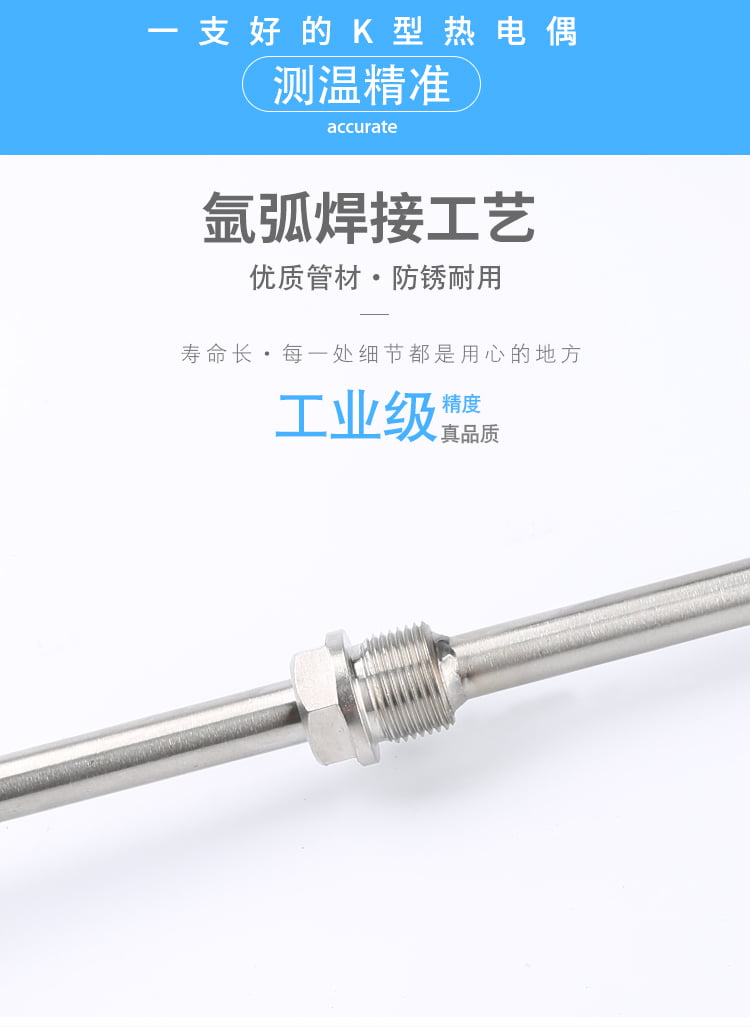

热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。

三、适用场合：

热电偶采用贵金属高纯铂金为负极，铂铑合金为正极，适用于各种生产过程中高温场合，**应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。

四、优缺点及选择：

铂铑在热电偶系列中具有准确度高，稳定性好，测温温区宽，使用寿命长，测温上限高等优点。适用于氧化性和惰性气氛中，也可短期用于真空中，但不适用于还原性气氛或含有金属或非金属蒸气气氛中。热电偶一个明显的优点是不需用补偿导线进行补偿，因为在0~50℃范围内热电势小于3μV。

缺点:铂铑不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

的选择：测量的温度正常在1000~1300℃时建议使用单（铂铑10-铂），测量的温度正常在1200~1600℃时建议使用双（铂铑30-铂铑6），这样在所使用的温度范围内才能保证的使用寿命。

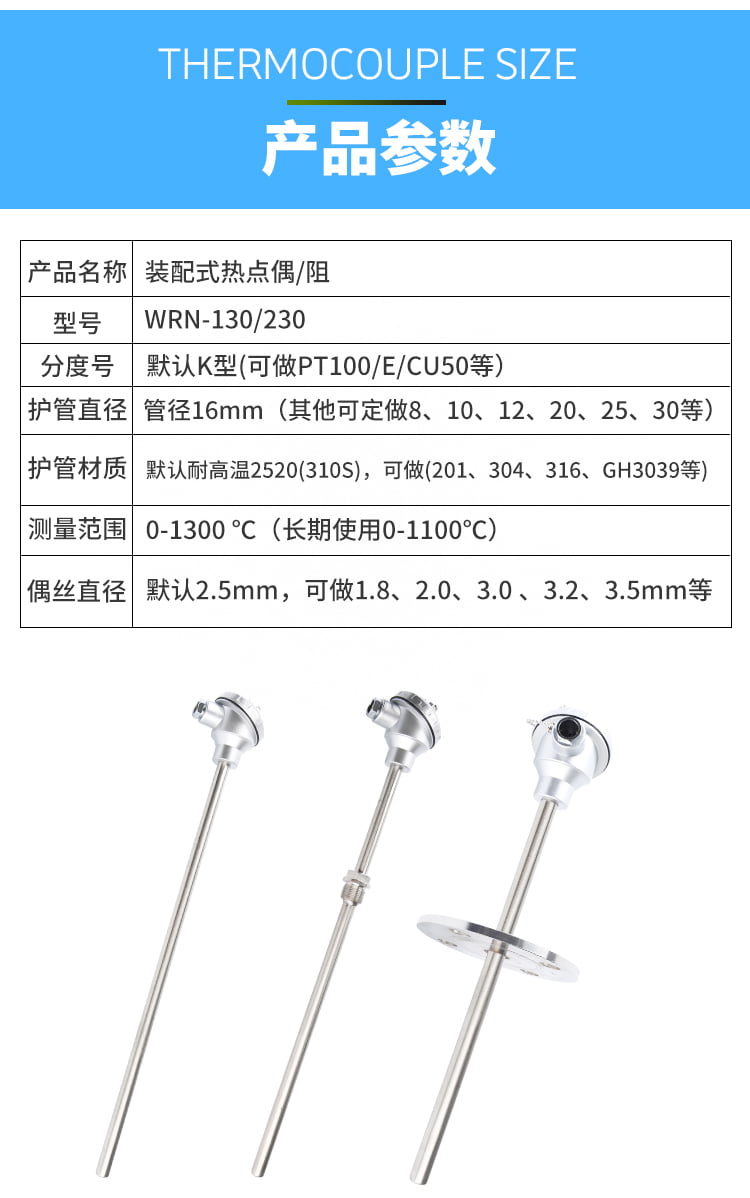

五、技术指标：

1、测温范围： 0~1800℃；

2、测温精度：< &plusmn; 0.5% t；

3、时间常数：&le;180s；

4、绝缘电阻：5M&Omega; （20℃ 时）；

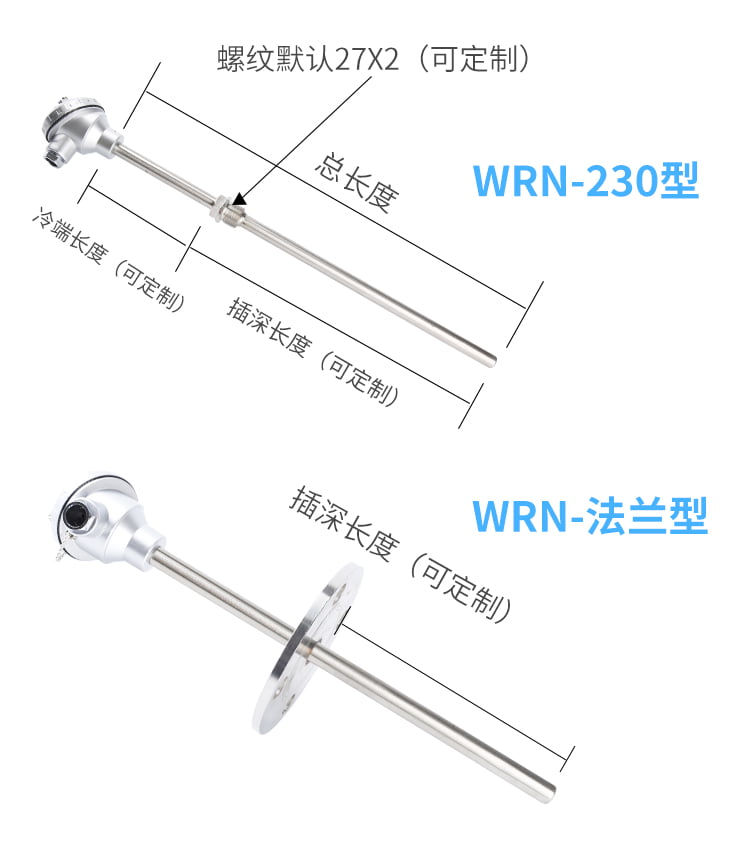

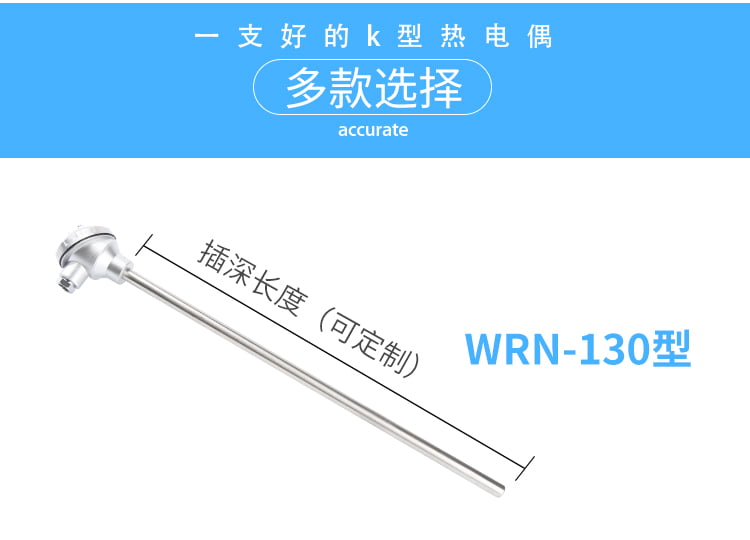

5、规格尺寸：500，750，1000，1200（mm）。

六、使用温度：

1、的使用温度为-200~1300℃。具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，抗氧化性能强，价格便宜，不受短程有序化影响等优点,其综合性能优于K型热电偶,是一种很有发展前途的热电偶.N型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中。

2、故不能用EN和TN来替换。铁-康铜热电偶的覆盖测量温区为-200~1200℃，但通常使用的温度范围为0~750℃J型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点,广为用户所采用。可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。

3、含铑为10%，含铂为90%，负极(SN)为纯铂，故俗称单。该热电偶长期zui高使用温度为1300℃，短期zui高使用温度为1600℃。S型热电偶在热电偶系列中具有准确度高，稳定性好，测温温区宽，使用寿命长等优点。它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于具有优良的综合性能，符合国际使用温标的，长期以来曾作为国际温标的内插仪器。

七、使用注意事项及安装要求：

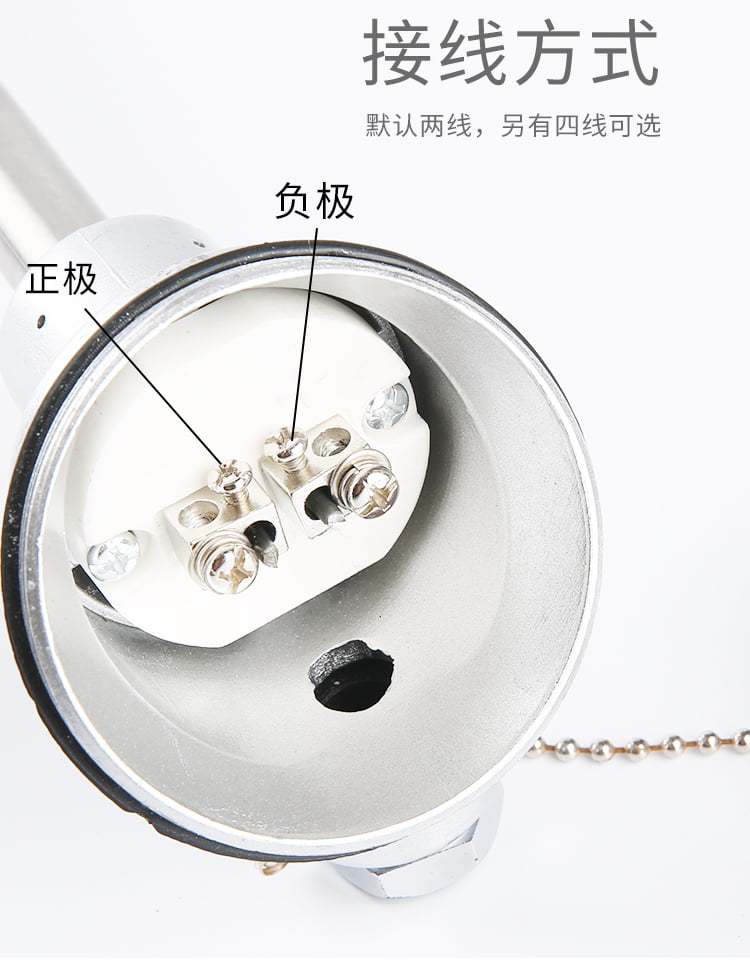

1、在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100℃。

2、当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。为了准确的测量温度，应当选择时间常数小的热电偶。

3、按照仪表接线图进行正确接线通电后，仪表先是显示仪表的热电偶分度号，接着显示仪表量程范围，再测仪表下排的数码管显示设定温度，仪表上排数码管显示测量温度。

4、热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。

5、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门

6、依据中间导体定律，在热电偶实际测温应用中，常采用热端焊接、冷端开路的形式，冷端经连接导线与显示仪表连接构成测温系统。
