1、产品简介

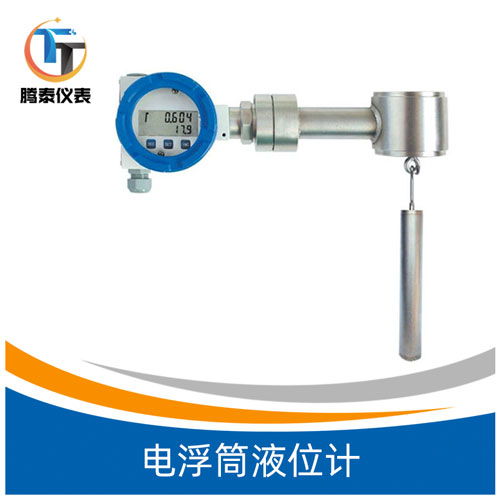

TT-UTD型电浮筒液位计可用来测量液位、界位或密度，输出二线制4～20mADC标准直流信号，并提供HART通信协议输出。使用与其兼容的275、375等HART通信器，可获取来自过程和智能液位计的信息，也可对液位计进行组态、标定或测试。支持现场总线FF通信协议。仪表提供5位大屏幕LCD显示屏，用于显示模拟量输出、过程变量（液位、界面高度或密度）及变量的百分数范围等。UTD型电浮筒液位计测量精度高、性能可靠、长期稳定性好、使用方便，**适用于电力、石油、化工、冶金、环保、建筑、食品等各行业生产过程中的液位、界位测量与控制。
2、工作原理
TT-UTD型电浮筒液位计由浮筒室、浮筒、扭力管系统及电子测量系统等组成。浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。该变化被传递到与扭力管刚性连接的传感器，使传感器输出电压变化，继而被电子部件放大并转换为4～20mA电流输出。变送器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD显示及提供HART通信能力。



●非接触磁耦合传递；
●适于高温、高压场合；

●多种安装方式可选；
●可测量液位与界位；

●具有本安及隔爆性能；
●连续测量及报警控制输出。

●测量范围：300～3000mm（更大量程可定做）；

●精度：液位测量±0.5％FS，界位测量±1％FS；

●重复性：≤±0.25％FS；

●死区：≤±0.2％FS；

●电源：12～30VDC；

●输出信号：模拟量：4～20mADC；

●数字量：按HART或FOXCOM通迅协议、现场总线FF通信协议；

●液晶显示：模拟量mA或液位、界位及百分数范围；

●负载电阻：700Ω（24VDC供电时）；

●密度范围：100<ρ<2000 kg/m3；

●*小密度差：0.05 g／cm3；

●工作压力：2.5～32.0MPa；

●介质温度：-196～＋400℃；

●环境温度：-40～＋70℃；

●工作条件的影响：

●供电影响：当电压在规定电压的*小值与*大值间变化时，输出变化≤±0.2％FS；

●温度影响：≤0.1％/10℃；

●报警电流：当液位低于变送器量程下限10％或高于变送器量程上限10％时，变送器输出故障报警电流，根据设定为3.8mA或22.8mA；

●防护等级：IP65（NEMA 4X）；

●防爆等级：本安型：ExiaIICT1~T4；

●隔爆型：ExdIICT1~T6；

●电气接口：2个1/2－14NPT内螺纹；

●电缆直径：6～12mm；

●过程连接：

●内浮筒式：采用DIN或ANSI法兰标准，法兰通径DN80或3＂以上，更小法兰尺寸请订货时咨询；

●外浮筒式：HG20592~20635-97 DN20以上法兰，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请用户在订货时注明；

●热夹套：DN15 PN1.0RF，其它规格请订货时注明；

●放大器分体安装式安装附件：安装组件；

●电缆长度：3m / 10m/用户指定长度；

●材质：浮筒：304；316；

●夹持体：碳钢；304；316；哈氏C合金；

●夹持体热夹套：304；

●外浮筒：碳钢；304；316；

●扭力管：316L；Inconel 600、3J1、3J53、哈氏C合金；

●接线盒：铝合金。

1、安装在容器顶部（内浮筒顶装式）

①对内浮筒式液位计，安装时必须轻轻将内浮筒放置进容器中，并确认链条自然拉直，链条挂锁与浮筒杆已可靠锁紧，然后固定变送器主体。安装时严禁用力投掷内浮筒，否则将可能导致传感器损坏。

②内浮筒式变送器的挂链根据用户的安装高度或订货长度提供，实际安装时可对链条进行裁剪，裁剪时将链条与挂钩松开，将多余的链条剪掉，然后再挂进挂钩，确保挂钩口闭合，产品运行过程中链条不会从挂钩脱落。

③当容器内存在搅拌，或液位波动比较大时，浮筒必须安装在导向保护管内，在管子顶部zui大液位处应有排气孔，以使管内液位与容器液位一致。此外，必须注意内浮筒与保护管间的间隙须大于10mm，否则间隙内的液体表面张力将可能影响正常测量，尤其对于粘度较大及界位测量的产品更应注意。

2、安装在容器侧面（外浮筒侧装式）

①为保证产品正常运行，安装时必须确保液位计筒体垂直，以使液位上下变化时内浮筒不与外浮筒产生摩擦，内浮筒所受浮力仅与液位高度有关；

②搬运或安装时，不许抛掷、跌落或敲击液位计。转运时，应按厂方提供的包装箱和包装方式包装；

③如果产品用于安装在设备原已有的外筒上，则出厂时可能不带外筒，则必须保证浮筒与外筒间的内部间隙为5～10mm。

④对不同的介质温度，紧固件的要求如下：

⑤对压力高于300＃（5.0MPa）的产品，建议采用专用级高强度或不锈钢螺栓螺母。
