产品简介
V锥流量计属于边壁收缩式节流装置。是一种基于差压原理进行流量测量的流量仪表。其结构是在管道中心悬挂一个与管道同轴的V形锥体。流体经过时,V形锥体将流体逐渐地节流收缩到管道的内边壁。V形锥流量传感器与差压变送器、显示仪表(或计算机)组成可实现流量的测量。V形锥特殊的结构具有很多的优点:如直管段要求短,适合脏污介质的测量,重复性好,相对孔板使用寿命长等等。因此可**应用于冶金、电力、化工、供热等工业的流量测量中。
产品特点
●所需直管段短: V形锥特殊的结构能减弱速度分布中的凸形状,使其具有整流的特性。正是这种自整流的特性,使其对前后直管段的要求大大缩短。一般上游0~3D,下游0~1D。
●使用寿命长、长期稳定性好:V形锥具有自混合器的功能。当非均相流体流经V形锥时,非均相流体会自行混合而变成均速流体,从而达到有效的流量测量。
●重复性在0.1%左右, 流出系数不确定度为±0.5%:V形锥的相对压力损失低于孔板,V形锥总体差压又低于孔板(相同工况和β值下),因此V形锥的总体压损低于孔板。

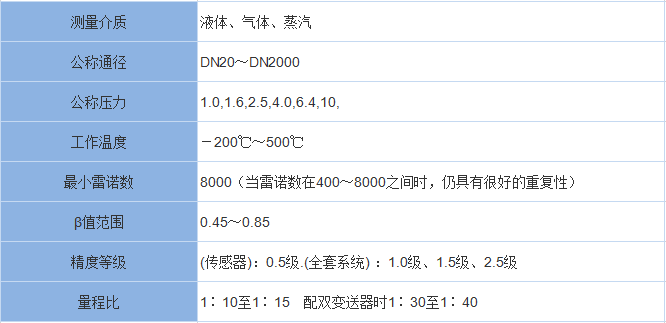

技术参数
产品选型
一、选型表
型 号 | 说 明 | |||||
TT-VS | V锥流量计 | |||||
代号 | 口径(mm) | |||||
15~3000 | DN15~DN3000mm | |||||
各部件材料材质 | ||||||
代码 | 锥体 | 钢管 | 法兰 | |||
A | SS304 | 20# | 20# | |||
B | SS304 | 15CrMo | 15CrMo | |||
C | SS304 | SS304 | 20# | |||
D | SS304 | SS304 | SS304 | |||
E | SS316L | SS304 | SS304 | |||
G | SS316L | SS316L | SS316L | |||
# | 其它材质 | |||||
代号 | 介质 | |||||
1 | 液体 | |||||
2 | 气体 | |||||
3 | 蒸汽 | |||||
4 | 高温介质 | |||||
代号 | 补偿形式 | |||||
P | 不带压力、温度补偿 | |||||
Q | 带压力、温度补偿输出 | |||||
代号 | 连接形式 | |||||
L | 螺纹连接(适用于小口径) | |||||
W | 法兰连接 | |||||
代号 | 压力等级 | |||||
0 | 0.25MPa | |||||
1 | 0.6 MPa | |||||
2 | 1.0 MPa | |||||
3 | 1.6 MPa | |||||
4 | 2.5 MPa | |||||
5 | 4.0 MPa | |||||
6 | 6.3 MPa |
二、订货须知
订货时请详细提供以下数据:
1、被测介质 ;
2、大、常用、 小流量 ;
3、工作压力、工作温度 、 高压力、 高温度;
4、介质密度、粘度 ;
5、管道材质、内径、外径 ;
6、现场管道敷设情况和局部阻力件形式。
注:V锥流量计需选配:差压变送器、三阀组、针型阀、冷凝罐、冷凝圈、压力变送器、温度变送器、智能计算仪。
三、安装示意图
