一、仪表概述：

分体型电磁流量计是电磁流量计普遍应用的形式，传感器接入管道，转换器装在仪表室或人们易于接近的传感器附近，相距数十到数百米。为防止外界噪声侵入，信号电缆通常采用双芯屏蔽线。测量电导率较低液体而相聚超过30m时，为防止电缆部分电容造成信号衰减，内层屏蔽也有要求接上与芯线同电位低阻抗源的屏蔽驱动。分体流量转换器可远离现场恶劣环境，电子部件检查、调整和参数设定就比较方便。

二、测量原理：

分体型电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：

E－感应电势；

K－与磁场分布及轴向长度有关的系数；

B－磁感应强度；

V－导电液体平均流速；

D－电极间距；（测量管内直径）

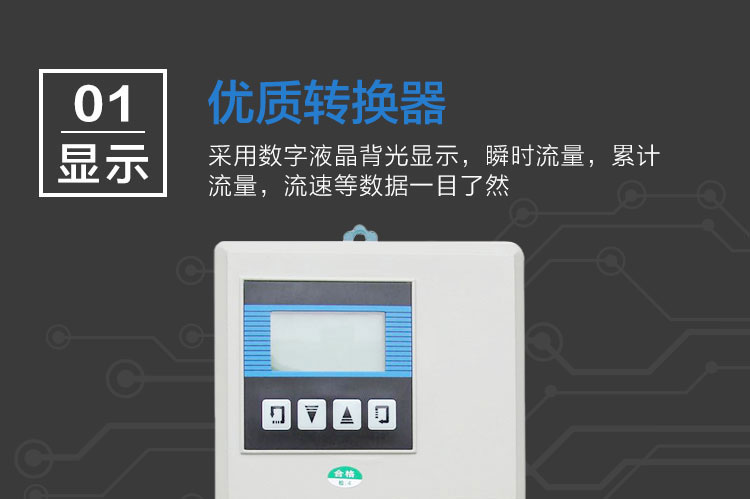

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

三、适用场合：

电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，**应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

四、流量计结构形式：

1、传感器：

传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。

a、测量导管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。

b、测量电极：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电极。

c、励磁线圈：在测量导管内产生磁场的上下两个励磁线圈。

d、铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。

e、壳  体：仪表外包装。

2、转换器：即为智能二次表，其将流量信号放大处理,单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。

3、产品组装形式：其分为一体型和分体型两种形式。

a、一体型：传感器和转换器一体安装。

b、分体型：传感器和转化器分离安装，通过连接电缆形成流量计量系统。

c、为适应不同介质测量的要求，传感器的衬里和电极材料可以有多种选择。

五、性能特点：

1、流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

2、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

3、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

4、传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。

5、LD转换器采用**的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。

6、测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。

7、电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆以及食品方面的液体等。

六、技术指标：

1、仪表精度：管道式0.5级、1.0级；插入式2.5级。

2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

3、流速范围：0.2～8m/s。

4、工作压力：1.6MPa。

5、环境温度：-40℃～+50℃。

6、介质温度：聚四氟乙烯衬里≤180℃；橡胶材质衬里≤65℃。

7、防爆标志：ExmibdⅡBT4。

8、防爆证号：GYB01349。

9、外磁干扰：≤400A/m。

10、外壳防护：一体化型： IP65。

分 离 型： 传感器IP68（水下5米，仅限于橡胶衬里）转换器IP65。

11、输出信号：4～20mA.DC，负载电阻0～750Ω。

12、通讯输出：RS485或CAN总线。

13、电气连接：M20×1.5内螺纹，φ10电缆孔。

14、电源电压：90～220V.AC、24±10%V.DC。

15、zui大功耗：≤10VA。

七、主要优缺点如下：

1、传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗zui低的流量仪表之一。

2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。

3、是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率（在一定范围）的影响。因此，电磁流量计只需经水标定后，就可心用来测量其它导电性液体的流量。

4、输出只与被测介质的平均流速成正比，而与对称分布下的流动状态（层流或湍流）无关。所以电磁流量计的量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。

5、无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。

6、口径范围极宽，从几个毫米一直到几米，而且国内已有口径达3m的实流校验设备，为电磁流量计的应用和发展奠定了基础。

目前仍然存在的主要不足如下：

1、不能用来测量气体、蒸汽以及含有大量气体的液体。

2、不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质，目前电磁流量计还无能为力。

3、普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。

4、电磁流量计易受外界电磁干扰的影响。

八、安装环境的选择：

为了使变送器工作稳定，在选择安装环境时应注意以下几方面的要求：

1、尽量避免铁磁性物体及具体强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信息。

2、应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。

3、应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95.9%。

4、选择便于维修，活动方便的地方。

5、流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。

九、故障排除：

分体式磁流量计在运行中会由于各种故障的发生会造成测量不准的现象，一般在运行中电磁流量计产生的故障大概可分为两类。一类为流量计本身故障，元器件损坏引发的故障；一类为外界条件的改变引起的故障，例如输出不稳定、流动无数次、误差过大等。下面介绍几种简单的故障排除办法：

a、输出不稳定：1.流场不稳；2.通过传感器的液体中含有气体、大固体块；3.电气连接虚接；4.接地不良；5.电极渗漏 解决方法：1.改造管道、或增加安装假传感器；2.正常现象；3.检查接线，接好线；4.接好地线；5.修理传感器。

b、液体流动无输出：1.与转换器之间的信号传输电缆两芯线接反；2.电源未接或接触不良；3.传感器仪表管道、外壳、端面有渗漏。解决办法：1.倒线头；2.接好电源、保持接触良好；3.修理传感器。

c、液体不流动有输出：1.与转换器之间信号传输电缆连接有断路；2.信号电缆到电极连接断路；3.电极表面沾污或沉积绝缘层；4.接地不良或断路。 解决方法：1.接好电缆线；2.打开传感器、重新接上；3.擦洗电极表面；4.接好地线。

d、误差过大：1.零点过高；2.未完全充满液体；3.供电电源畸变过大；4.接地不良。 解决方法：1.重新调整零点；2.改善管道条件，传感器始终充满液体；3.改善供电电源条件，符合正常工作条件；4.接好地线。

十、安装注意事项：

1、分体式电磁流量计的传感器应垂直安装，并且流体自下而上流动，以满足固、液两项处于混合的状态。原因是如介质中有固体物（泥沙、小石子颗粒等）容易发生沉淀的情况。另外管路中有鱼和杂草的情况鱼在管路中的游动，会造成流量计输出的来回摆动；挂在电极附近的杂草的来回摆动也会引起流量计的输出不稳定。在流量计上游入口处设置金属滤网挡住鱼和杂草进入测量管内。

2、分体式电磁流量计防止负压的管路设置操作不当将引起传感器内产生负压。当同时关闭流量计上、下游的阀门，若流体的温度高于气温．冷却后收缩，使管内压力有形成负压的危险。负压造成衬里与金属导管剥离，引起电极泄漏。

3、在分体式电磁流量计附近加负压防止阀，打开阀门接通大气压，以防止在传感器内产生负压。分体式电磁流量计下游接有垂直管道时，若用流量传感器上游阀门来关闭或调节流量，传感器测量管内将形成负压。为了防止负压，需加背压或使用下游阀门来调节和关闭流量。

4、分体式电磁流量计适当的维护空间，大口径流量计往往安装在仪表井内，为了管道安装、接线、检查和维护的方便，需要留有适当的空间。为了观测、接线和维护的方便，仪表安装应距地面有一定的高度，以便于清洗、安装。
