外夹式超声波流量计和便携式超声波流量计的特

返回列表 来源：江苏腾泰仪表科技有限公司 浏览：-925 发布日期：2021-06-04

一、外夹式超声波流量计装置
1、超声波流量计传感器装置留意事项
在装置外夹式流量传感器之前，须把管道表面面欲装置的区域清算洁净，除去锈迹、油漆，选择出管材致密局部停止传感器装置。在传感器的中心局部和管壁涂上足够的耦合剂，将耦合剂停止挤压，保证传感器和管壁之间无气泡存在，然后把外夹式传感器紧贴在管壁上捆绑好。
（1）两个传感器应装置在管道管轴的程度方向上。
（2）两个传感器的装置方向应为同向平行
（3）在装置过程中，千万留意在传感器和管壁之间不应有气泡或沙砾。对程度管，传感器应装置在管道界面的程度轴上（3 点或 9 点钟的位置），以防管内上部可能存在气泡。（请参阅传感器装置）。
（4）假如受装置地点空间的限制而不能程度对称装置传感器，可在保证管内一直充溢液体（管内上部无气泡）的条件下，垂直或有倾角地装置探头。
2、超声波流量计装置间距
外夹式超声波流量计装置间距是指两只传感器相对的两个端面之间的间隔。
3、超声波流量计装置类型
外夹式流量传感器装置方式共有三种。这三种方式分别称为V法、Z法和N法。
普通在小管径 100~300mm（4＂~12＂）时可先选用 V 法；V 法测不到信号或信号质量差时则选用 Z法；管径在 300mm（12＂）以上或丈量铸铁管时应优先选用 Z 法。
N 法是较少运用的办法，合适管径在 50mm（2＂）以下管道。
二、外夹式超声波流量计装置检查
装置检查是指检查流量传感器装置能否适宜、能否可以接纳到正确的、足够强的、能够使机器正常工作的超声波信号，以确保仪器长时间牢靠地运转。经过检查接纳流量信号强度、信号质量、总传输时间、时差以及传输时间比值，可肯定装置能否*佳。
装置的好坏直接关系到流量丈量值的精确性和仪表能否长时间牢靠的运转。固然大多数情形下，把传感器简单地涂上耦合剂贴到管壁外，就能得到丈量结果，这时还是要停止下列的检查，以确保得到高的丈量精度并使仪器长时间牢靠的运转。
1、信号强度
信号强度是指上下游两个方向上接纳信号的强度。流量计运用 00.0～99.9 的数字表示相对的信号强度。00.0表示收不到信号；99.9表示*大的信号强度。
普通状况下，信号强度越大，丈量值越稳定，越能长时间牢靠的运转。
装置时应尽量调整流量传感器的位置和检查耦合剂能否充沛，确保得到*大的信号强度。
系统正常工作的条件是两个方向上的信号强度均大于 60.0。当信号强度太低时，应重新检查传感器的装置位置、装置间距以及管道能否合适装置或换用Z法装置。
2、流量信号质量
流量信号质量简称Q值是指接纳流量信号的好坏水平。流量计运用00～99的数字表示流量信号质量。00 表示信号质量*差；99 表示信号质量*好。
普通情形下应重复调整流量传感器位置或检查耦合剂能否充沛，直到信号质量尽可能大时为止。
3、传输时间比
传输时间比是用于确认流量传感器间装置间隔能否正确。在装置正确的状况下传输比应为100±3。
三、超声波流量计装置时需留意的问题
1、输入管道参数必需正确，否则将招致流量传感器装置不正确而不能正常工作。
2、装置外夹式流量传感器时要运用足够的耦合剂使其粘贴在管道壁上，边观察流量计显现的信号强度和信号质量值，边在装置点左近渐渐挪动传感器直到收到*强的信号和*大的信号质量值。
3、确认装置间隔能否契合 M25 所给出的流量传感器装置间隔。
4、信号强度假如总是 0.00 阐明流量计没有接纳到超声波信号，应检查与管道有关的参数能否输入正确，管道能否太过陈旧、其衬里能否太厚，管道内能否没有流体，装置能否离阀门弯头太近，流体中气泡能否过多等。
5、应防止在电磁干扰大的环境中装置运用超声波流量计，以免招致承受信号强度太低或动摇，影响流量计正常工作。
6、装置完毕时，要将仪重视新上电，检查参数及显现结果能否正确。

便携式超声波流量计特性和装置运用
一、便携式超声波流量计用处
1、便携式超声波流量计用于丈量各种可以传导超声波的单一平均的液体的流量及热量。
2、便携式超声波流量计采用非接触丈量方式，丈量范围大，没有活动机械部件，不受系统的压力和恶劣环境的影响，已胜利应用于水、纯水、海水、污水、化工液体、江河水、燃料油等流体的计量工作中。规范传感器的上限温度为110ºC。
3、便携式超声波能量表普遍应用于制冷、供热、换热器、冷冻机、锅炉等行业系统能量耗费的计量。

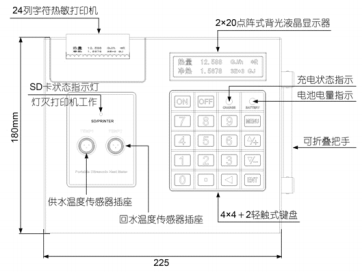

二、便携式超声波流量计各部件称号及阐明





三、便携式超声波流量计主要特性


四、便携式超声波流量计流量丈量办法
便携式超声波流量计的流量丈量简双方便，只需选择一个适宜的装置点，在主机上输入装置点处的管道参数，然后依据主机提供的传感器装置间隔，把传感器装置在管道外表，并用超声波专用电缆衔接至主机，即可完成流量丈量。


1、选择装置点
装置点的选择是能否正确丈量的关键，选择装置点必需思索下列要素的影响：满管、稳流、结垢、温度、干扰。
2、输入丈量参数
在丈量开端前需求停止初始设置，完成 10~29 号菜单的设置。以便取得传感器的装置间隔。
（1）管道外径
（2）管壁厚度
（3）管材类型
（4）衬材参数 （如有的话，可包括衬里厚度和衬材声速）
（5）液体类型
（6）传感器类型 （由于主机可支持多种不同传感器）
（7）传感器装置方式

超声波流量计调试时需求关注哪些干扰要素
超声波流量计调试不出来怎样办超声波流量计装置过程中普通会遇到或多或少的问题，影响超声波流量计的运用，以至使流量计装置时就调试不了。普通在装置流量计时丈量有影响的要素可分为两种，外部干扰和管道内部干扰。

一、外部干扰：
外部干扰主要有电源干扰和电磁场干扰，两种干扰方式普通会同时存在，我们采用以下方式判别。
(l)电源干扰：普通是在超声波流量计运用市电供电时才会发作，产生缘由普通是市电电压不稳定或频率时辰变化，影响流量计对仪表信号的判别，招致流量计信号辨认出错，无法调试。如要判别能否是这个缘由招致的流量计毛病，需准备一个电压到达流量计供电请求的独立电源（苗电池或干电池）给流量计供电，假如问题消弭便阐明是这个问题，反之则不是。
(2)电磁场干扰：电场、磁场干扰普通是由于现场的变频设备或高压供电设备、输电设备等惹起。
超声波流量计的传感器输出信号为毫伏级的电压信号，因信号电压微小，易受外在的电场和磁场干扰改动电压值，招致流量计辨认信号出错，致使流量计无法调试。如需考证能否为电场干扰，只需将流量计装置位置远离存在干扰源（变压器、变频器、高压电线、其他大功率用电设备）的位置 6米以上，再装置一次，即可考证。
处理办法：
1、电源干扰：电源干扰是由于电源呈现问题，普通处理方式有：在电源上装置隔离器，运用带滤波功用的开关电源，改换市电取电位置（远离变频器，且电源前端不能与变频器有直接接触），运用太阳能板和蓄电池供电。
2、电磁场干扰源于变压器、变频器、高压电线、大功率用电器等，普通外碑方式为改换装置位置，流量计测专渝线需远离以上干扰源。

超声波流量计

二、管道内部干扰：
在超声波流量计装置契合条件的状况下，还能影响流量计的就只要介质内部的要素了。普通内部要素为固体颗粒物或悬浮物、空气。超声波流量计无法穿透固体颗粒，招致传感器无法收到超声波信号，影响流量计丈量。丈量介质中的气泡会使流量计传感器发出的超声波发作折射，招致上游（下游）传感器无法收到来自下游（上游）传感器发出的信号，影响流量计丈量或使流量计无法丈量。
判别办法：***简单的判别办法为在出口看，无论是悬浮物还是固体颗粒都能够在出口处看到．假如出口在水下，还能够看到管道内的气泡冒出。另一种判别方式为“听“，将耳朵贴到管道上，如有气泡，可听到管道内有哗哗的流水声，如有固体颗粒物，可听到有固体拍打管壁的声音，假如这些都没有，管道内水声则很小，简直听不到水声。普通的抽水口长时间抽水后根本不会有悬浮物。
处理办法：管道内的固体颗粒普通运用沉沙器便可处理，气泡则可运用装置消气过滤器消弭，假如气泡是从管道内部产生的，则可更改装置位置。

三、举例：装置现场有一台流量计，发现无论怎样调试都无法将流量计的传输比和Q 值调试出来．
问题判别：
1、查看出口能否有固体颗粒从管道出口出来。假如有，则可依照上述处理办法处置。假如发现出口有大量的气泡，则装置消气器或改动流量计装置位置，直到调试完成．假如无法查看出口，则可经过听管道内的水声判别能否有气泡或固体颗粒。
2、给流量计运用蓄电池供电，看能否能调试好，假如能则标明电源不洁净，可按上述电源干扰方式处置。
3、察看流量计装置现场到流量计主机装置位置及传感器线沿途能否存在电磁场干扰源。假如有，则需远离干扰源，假如无法远离干扰源，则可经过装置接地线处理问题，接地需牢靠，远离电源接地接位置置为流量计传感器的E .
