一、仪表概述：

一体化数显温度变送器与工业热电偶、热电阻配套使用，采用二线制传输方式（两根导线作为电源输入和信号输出的公用传线）。温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。

二、测量原理：

一体化数显温度变送器是热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。

三、适用场合：

温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可**应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

四、性能特点：

1、采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

2、现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的。补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；

3、热电偶变送器具有冷端温度自动补偿功能；

4、精度高、功耗低，使用环境温度范围宽，工作稳定可靠；

5、适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；

6、可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程。进行远程信息管理、组态、变量监测、校准和维护功能；

7、可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例。

五、技术指标：

1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100（三线制、四线制）。智能型温度变送器的输入信号可通过手持器和PC机任意设置；

2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；

3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；

4、接线方式：二线制、三线制、四线制；

5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；

6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V

7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50（Vmin-12）,例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。

8、工作环境：

a:环境温度-25-+80℃（常规型）；-25-+70℃（数显型）；-25-+75℃（智能型）。

b:相对湿度：5%-95%；

c:机械振动f≤50Hz, 振幅≤0.15mm；

d:无腐蚀气体或类似的环境；

9、 环境影响系数：δ≤0.05%/℃。

六、校验方法：

1、设备要求：数字电压表一台；

2、按系统连接方法接线；

3、根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V和5V（可分别调整零点电位器和满度电位器）；

4、按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；

5、按说明书技术指标进行测试，应符合技术要求。

七、注意事项：

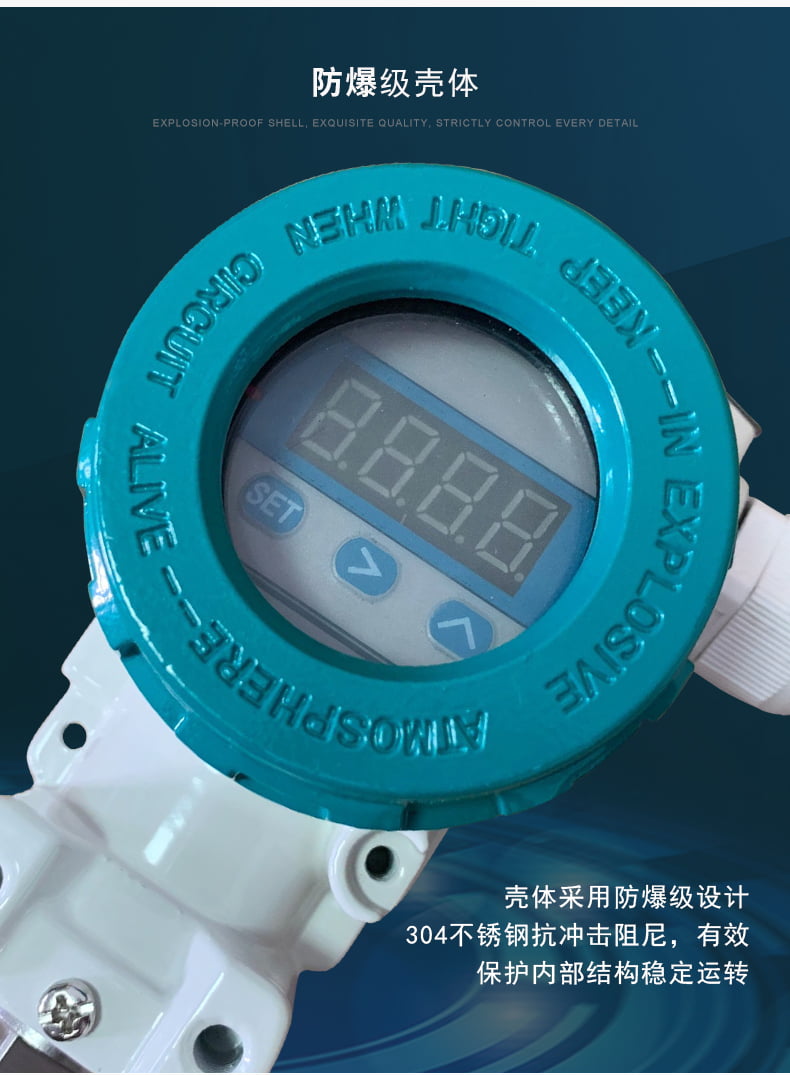

1、用于爆炸危险场所时，请注意防爆标志与防护等级；

2、安装的环境必须是在-20-+70℃内，当周围环境温度太高时，SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的专用防爆盒。

3、加电前，请仔细检查电源的正负极性，不能接错，否则可能造成不可知的后果。

4、SBW信号转换器模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮。

5、温度变送器使用六个月后需进行校验。
