一、气体罗茨流量计产品概述
气体罗茨流量计是一种高精度、高可靠、宽范围度、低始动流量的容积式气体计量仪表，可直接测量气体的工况体积流量和总量，也可通过配置体积修正仪，测量气体的温度、压力、标况体积流量和总量，可选配DTU模块，实现无线远传。已大量应用于城市燃气和工业气体流量计量与检测，是用户实现高精度、高可靠计量的理想仪表。
二、气体罗茨流量计产品特点
1、精确度高，重复性好。内部转子经精密加工和平衡测试，无接触旋转，良好的油润滑，确保流量计精度不变。
2、流量计前后不需要直管段，可以安装在环境狭窄的场合。
3、始动流量小，量程比宽，适合于计量负荷变动大的气体流量计量。
4、仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485（MODBUS-RTU 协议）通讯输出；同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算。
5、使用全新的第四代隧道磁阻技术信号传感器（TMR），大大增强了仪表的抗电磁干扰能力。
6、可靠的电磁兼容设计，抗干扰性能好，可靠性高，满足JJG633-2005标准的电磁兼容实验要求。
7、采用低功耗设计，可用锂电池供电，电池可连续使用5年以上；同时也可外接电源。
8、专用液晶显示屏（带背光），读数直观方便，可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及测量介质的温度、压力等参数。
三、气体罗茨流量计性能指标

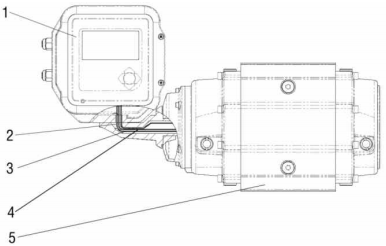

1、气体罗茨流量计结构
气体罗茨流量计有5个部分组成，分别为：1、本安型体积修正仪；2、流量传感器；3、压力传感器；4、温度传感器；5、气体罗茨流量计（机械）

2、气体罗茨流量计工作原理
气体罗茨流量计主要由壳体、共轭转子、计数器和智能流量转换器等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差 （P 入＞P 出）作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转 子间、转子与壳体、转子与墙板间保持*佳工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到智能流量转换器，从而显示输出气体的累计体积量。
3、气体罗茨流量计技术参数

4、气体罗茨流量计流量范围

四、气体罗茨流量计外形尺寸
1、外形尺寸图


2、安装尺寸
