TDS旋进旋涡式气体流量计的具体特点和工作原理
来源：江苏腾泰仪表科技有限公司
浏览：-904
发布日期：2021-04-28
一、TDS型旋进旋涡气体流量计特点
1、可检测介质的温度与压力并进行自动补偿和压缩因子自动修正，直接检测气体的标况体积流量和标况体 积总量。
2、无机械转动部件，不易腐蚀、可靠度高、稳定性好，长期工作无须维护。
3、釆用独特的双压电传感器技术和电路处理技术有效地抑制因压力波动和管道振动对仪表带来的影响，使 计量更为准确可靠。
4、具备多种补偿方式可供用户选择：温度和压力自动检测补偿、压力自动检测温度设定补偿、温度自动检 测压力设定补偿、温度和压力均为设定补偿。同时标况的压力值和温度值可由用户设定，满足了不同领 域的需要。
5、釆用新型微处理器与高性能的集成芯片，运算精度高，整机功能强大，性能优越。
6、釆用**的微功耗技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。
7、按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计量精度。 •釆用LCD显示，清晰直观，读数方便。
8、多种脉冲信号输出方式可设定选择，定标脉冲代表的体积量也可由用户设定，操作方便。
9、可配置两线制4mA?20mA标准电流信号输出和HART协议功能。
10、釆用EEPR0M数据存贮技术，具备历史数据的存贮与査询功能，三种历史数据记录方式可供用户选择。
11、多物理量参数报警输出，可由用户任选其中之一。
12、釆用RS485接口与上位机联网，每台上位机可带32台流量计，且只须两根通讯线，安装费用低；釆用RS4 85接口与数据釆集器配套，可通过电话网络或宽带网络构成自动读表与管理系统，自动化程度高，且便 于用户集中管理。
13、流量计表头可180°旋转，安装使用简单方便。

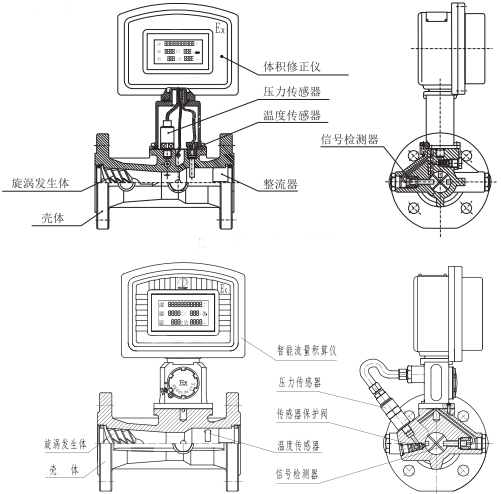

二、TDS型旋进旋涡气体流量计结构
三、TDS型旋进旋涡气体流量计工作原理
1、工作原理
当沿着轴向流动的流体进入流量传感器入口时，螺旋形叶片强迫流体进行旋转运动，于是在旋涡发生体中 心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速，当旋涡流进扩散段后，因回流 作用强迫进行式二次旋转。此时旋涡流的旋转频率与介质流速成正比，并为线性。两个压电传感器检测的微弱 电荷信号同时经前置放大器放大、滤波、整形后变成两路频率与流速成正比的脉冲信号，体积修正仪中的处理 电路对两路的脉冲信号进行相位比较和判别，剔除干扰信号，而对正常的流量信号进行计数处理。

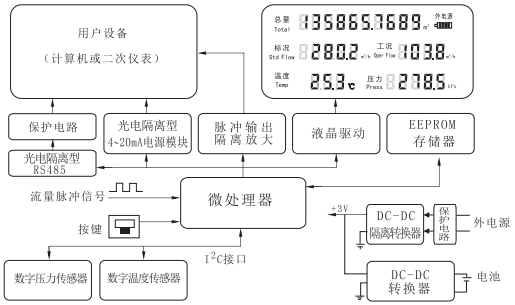

2、体积修正仪工作原理
体积修正仪由温度和压力检测模拟通道、流量传感器通道以及微处理单元组成，并配有外输接口，输出各种信号。流量计中的微处理器按照气态方程进行温压补偿，并自动进行压缩因子修正，气态方程如下∶
Qn=Zn/Zg·Pg/Pn·Tn/Tg·Q8
式中∶Qn一标况下的体积流量（m/h） ? Zn 一标况下的压缩系数
?Qg一 未经修正的体积流量（m/h） Zg一工况下的压缩系数
?Pg一工况下的介质压力（kPa，绝压）Tn一—标况下的**温度（293.15K）
Tg一介质的**温度（273.15+t）K Pn一标准大气压（101.325kPa））
t 一 被测介质摄氏温度（℃）
?
返回
1、可检测介质的温度与压力并进行自动补偿和压缩因子自动修正，直接检测气体的标况体积流量和标况体 积总量。
2、无机械转动部件，不易腐蚀、可靠度高、稳定性好，长期工作无须维护。
3、釆用独特的双压电传感器技术和电路处理技术有效地抑制因压力波动和管道振动对仪表带来的影响，使 计量更为准确可靠。
4、具备多种补偿方式可供用户选择：温度和压力自动检测补偿、压力自动检测温度设定补偿、温度自动检 测压力设定补偿、温度和压力均为设定补偿。同时标况的压力值和温度值可由用户设定，满足了不同领 域的需要。
5、釆用新型微处理器与高性能的集成芯片，运算精度高，整机功能强大，性能优越。
6、釆用**的微功耗技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。
7、按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计量精度。 •釆用LCD显示，清晰直观，读数方便。
8、多种脉冲信号输出方式可设定选择，定标脉冲代表的体积量也可由用户设定，操作方便。
9、可配置两线制4mA?20mA标准电流信号输出和HART协议功能。
10、釆用EEPR0M数据存贮技术，具备历史数据的存贮与査询功能，三种历史数据记录方式可供用户选择。
11、多物理量参数报警输出，可由用户任选其中之一。
12、釆用RS485接口与上位机联网，每台上位机可带32台流量计，且只须两根通讯线，安装费用低；釆用RS4 85接口与数据釆集器配套，可通过电话网络或宽带网络构成自动读表与管理系统，自动化程度高，且便 于用户集中管理。
13、流量计表头可180°旋转，安装使用简单方便。
二、TDS型旋进旋涡气体流量计结构
三、TDS型旋进旋涡气体流量计工作原理
1、工作原理
当沿着轴向流动的流体进入流量传感器入口时，螺旋形叶片强迫流体进行旋转运动，于是在旋涡发生体中 心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速，当旋涡流进扩散段后，因回流 作用强迫进行式二次旋转。此时旋涡流的旋转频率与介质流速成正比，并为线性。两个压电传感器检测的微弱 电荷信号同时经前置放大器放大、滤波、整形后变成两路频率与流速成正比的脉冲信号，体积修正仪中的处理 电路对两路的脉冲信号进行相位比较和判别，剔除干扰信号，而对正常的流量信号进行计数处理。
2、体积修正仪工作原理
体积修正仪由温度和压力检测模拟通道、流量传感器通道以及微处理单元组成，并配有外输接口，输出各种信号。流量计中的微处理器按照气态方程进行温压补偿，并自动进行压缩因子修正，气态方程如下∶
Qn=Zn/Zg·Pg/Pn·Tn/Tg·Q8
式中∶Qn一标况下的体积流量（m/h） ? Zn 一标况下的压缩系数
?Qg一 未经修正的体积流量（m/h） Zg一工况下的压缩系数
?Pg一工况下的介质压力（kPa，绝压）Tn一—标况下的**温度（293.15K）
Tg一介质的**温度（273.15+t）K Pn一标准大气压（101.325kPa））
t 一 被测介质摄氏温度（℃）
?
返回
