一、概述:

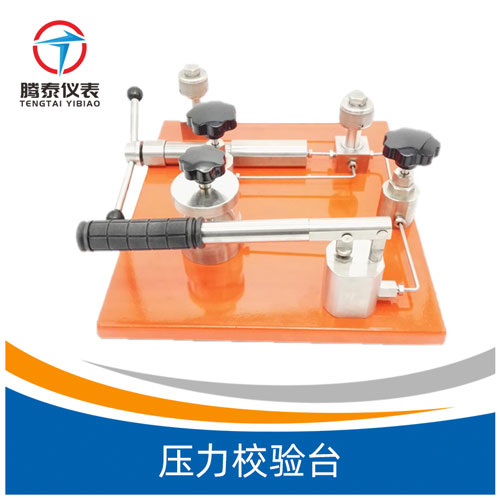

  智能压力校验台是一种高精度,多功能,便携式压力校验仪,在多种行业的工业现场,实验室得到了**使用，它可以测量发生压力（真空）及电量测量（mA,V），同时提供24V直流电源。

  压力校验台在航空、航天、电力、石油、化工、冶金等行业是校验压力（差压）变送器、压力传感器、普通（精密）压力表、压力开关及其他压力类仪表的主要设备之一

  校验台为交直流两用的便携式仪表，在测量压力的同时，可测量电流，且压力电流可同时显示，仪表并备有24VDC输出，加之前面板上安装有造压手泵，使其成为理想的现场校验仪表。

二、特点:

2.1 金属外壳，牢固耐冲击。

2.2 压力、电流双排LCD同时显示，直观清晰。

2.3 造压-100kPa~0~2.5Mpa~25Mpa。

2.4 压力源零部件经精细研磨，气密性好，符合IP54密封标准。

2.5 容积式微调节器，极易实现检定点压力。

2.6 压力 / 真空开关式选择，切换简单方便。

2.7 背光功能帮助您在光线不足时继续完成工作任务。

2.8 压力、电流 / 电压测量，具备DC24V回路电源现场检测，一表既可。

2.9 高性能的微处理器对仪表零点和线性进行连续修正，保证仪表长时间内零点和准确度具有良好的重复性和稳定性，测量准确度高。

2.10  校验台采用高性能CPU和温度传感器对仪表温度漂移进行自动补偿，保证准确度下的使用温度范围宽。

2.11  恒流充电, 具有电池电压的过充电 / 欠电压自动关机自动保护功能,保证电池不因过充电或欠压而损坏,确保电池使用寿命长。

2.12  校验台量程功能丰富,一表多用,具有多总显示反格,可同时显示压力电流、压力水柱或压力kgf/cm 电流百分比等。

2.13  校验台具有超量程报警功能，a.当所受压力超出额定倒多满量程+2500字,仪表蜂鸣器发出报警声,表示压力超出量程上限,须停止加压,并卸掉部分压力使其在规定的量程内,防止损坏压力传感器.b.当仪表所测量的电流超过22mA时仪表蜂鸣器发出报警声,表示 所测量的电流超出量程上限。

2.14  软件内容丰富,操作简单、明了。

2.15  LCD 自带背光灯,使压力 /电流显示直观、清晰。结构紧凑合理.体积小，重量轻，携带方便。

2.16  校验台前面板安装手动压力发生器,可达-0.095～2.5MPa,并带有微调、蔬空阀。手动真空发生达95%。压力发生器零部件精细研磨，气密性好，符合IP54密封标准。

2.17  通过面板键盘操作,可适时对仪表时漂和非线性进行修正。

2.18 金属外壳,抗干扰性强,牢固耐冲击。

三、主要技术指标

3.1 压力量程:-100kPa~0~2.5Mpa~25Mpa智能模块，多档任选（可选一种量程内置模块如：0-1MPa或-100Kpa-100Kpa等一个压力范围，可选多种量程外置模块如：-25KPa-0.0-60KPa.0-2.5Mpa.一主机挂多个智能压力模块）

3.2 电流测量范围:0～22MA

3.3 直流输出: 24VDC

3.4 电流：0~22Ma

3.5 电压：0~10V

3.6 准确度: 0.1%F.S  0.05%F.S(压力) 0.05% (电流)

3.7 温度范围:使用温度（5~50℃超过使用温度范围精度有所下降）

3.8 充电电源工作时间:8 小时

3.9 LCD 压力、电流同时显示

3.9 相对湿度:不大于 80%RH

3.10 过载能力:满量程的 1.2～1.5 倍

3.11 分辨率：压力：Min  Ipa  电流：IuA  电压：ImA

3.12 电源及功耗：内制6V镍氢（锂离子）电池，功耗＜80mAh

3.13 充电时：AC220V  50Hz  1.5VA

3.14 重量:2.5Kg

3.15 功耗:2～3VA

四、使用方法

4.1 正确连接所有接线,将引压管拧接前面板的压力接头,如带负压的仪表, 压力接头在仪表的后面板,并拧紧。

4.2 电源开关键:按"开"键,LCD 显示仪表型号,压力量程和精度,然后自动进入测量状态。

4.3 校零键:每次测量前，按一下校零键，仪表自动将传感器的零点值采集并送到CPU进行处理，保证仪表测量数据真实性。

4.4 压力键:重复按该键可实现压力/电流显示，压力/毫米水柱或压力/公斤力之间的转化，若LCD显示为测量电流状态时，按一下该键，仪表将自动转化到压力测量状态。

4.5 电流键:重复按该键可实现压力/电流显示到电流百分比之间的转化，需检测仪器电流时, 按一下该键,LCD显示为所测电流值。

4.6 背光键:压力校验台工作于光线较弱的环境时, 按一下该键,打开背光灯，方便读数。

4.7 检测仪器电流:输出24VDC或校验变送器时,请按仪表后面板上标明的接线方法连接。

4.8 充电电源:仪表配外置开关电源进行充电,在接市电220VAC并开启仪器电源开关,即可对仪表内电池充电，充电指示灯为红色时,仪表处于充电状态;充电指示灯为绿色时,表明电池已充满,拔充电器即可。

4.9 压力输出:校验变送器或其他在线仪器时,将变送器或其他在线仪器拧入此接口,实现检测,若将此接口堵上,可检测仪表内部压力源的密封性能。

4.10 校验台带有负压时，机壳上(4)为正负压力转换开关，如检测负压时，将转换开关转换到负压档，在压力输出口接上被校验仪器即可。

4.12 气泵及微调:气泵为手动打压系统,压力显示接近满量程时,进行微调,调准显示值。

4.13 如仪表量程较大(250KPa～2.5MPa)机壳上⑷为压力输出口,后面板上压力输出口为放气口。

4.14 如智能校验台为多量程、多模块时，将压力模块拧紧在（6.1 模块接口上，用信号线将模块与⒀模块信号线接口连接好，开机，仪表显示被选模块量程。

五、注意事项

5.1 当充电指示灯由红灯自动转换绿灯时,停止对电池充电,长期充电易损坏高能量电池。

5.2 常时间不用,应三个月充一次电。

5.3 当仪表压力微调已调至*大或*小时,不能强行再调, 以防损坏。

5.4 仪表有足够的过载能力,但超过过载能力,传感器将有损坏的可能。

5.5 压力传感器的硅膜片很薄,切忌固体、颗粒或其它硬物进入压力输出接口内，否则应变膜片的损坏将造 成压力传感器输出的不规则变化或损坏。（被检仪表在校验时应清洗干净

5.6 应放在通风干燥和无腐蚀性气体的场所，若有特殊要求，请在定时标明。

5.7 没有专门的检测技能和的检测设备，切勿随意打开机盖进行检修，更允许调整和更换元件，否则将无法保证仪表测量的准确性。
